入力パルスを、設定されたパルス定数へ変換

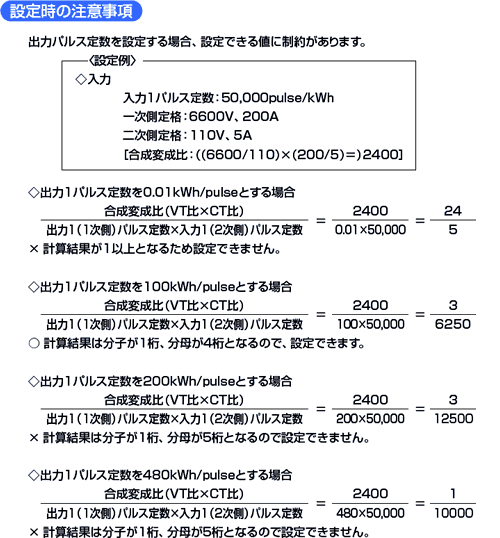

- 入出力パルス条件と合成変成比だけの簡単設定。
- 入力パルスのスルー出力機能により、応用範囲が広がります。
- RoHS指令に対応しています。
- ＩＥＣレールへの取り付けにも対応しています。
-
カタログダウンロード
（472KB）
-
仕様書ダウンロード
（311KB）
| 名称（形名） |
OCE-24P （RPK-21) |
|

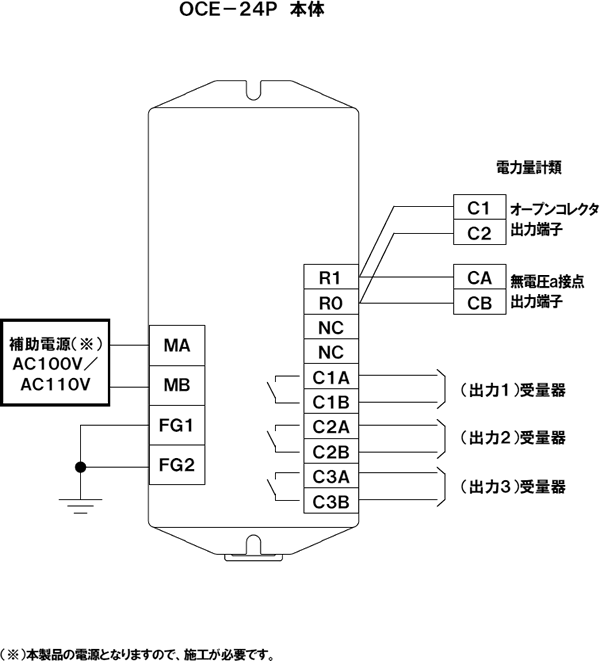

|---|---|---|
| 入力 | 入力数 | １ |
| パルス条件 | 無電圧ａ接点またはオープンコレクタ DC12V±10％ 10mA、パルス幅10msec以上、最大入力周波数16.7Hz |
|
| 出力 | 出力数 | 3 |
| パルス条件 |
C1A-C1B、C2A-C2B C3A-C3B |
|

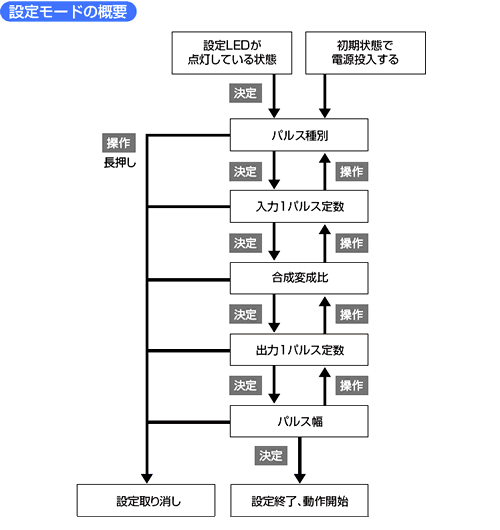

| 伝送距離 | 最大500m（CVVS線1.25mm2 使用） | |
| 表示 | 数字LED | パルス定数、合成変成比、パルス幅 等 （赤色5桁数字表示） |
| LEDランプ | 動作、設定、確認、入力 （全て赤色） | |
| キー操作 | 操作 | 動作・設定・確認のモード変更 |
| 決定 | モード変更、設定内容の確定 | |
| 数字送り | 表示の切り替え、設定データの数値変更 | |
| 桁移動 | 表示の切り替え、設定データの桁移動 | |
| 電源 | AC100/110V±10%、50/60Hz共用、5VA以下 | |
| 使用環境 | 温度：－10～55℃、湿度：90%RH以下（非結露時） | |
| 雰囲気 | 腐食性ガスのない場所、一般工業計器並 | |
| 取付方法 | 壁掛取付、ＩＥＣレール取付兼用 | |
| 外形寸法 | 83mm（W）×189.5mm（H）×89mm（D）（突起部含まず） | |
| 質量 | 約500g | |

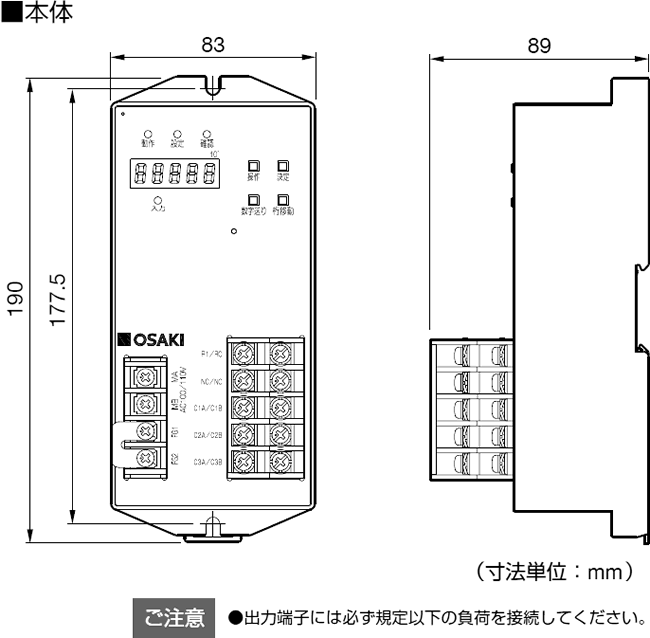

（寸法単位：ｍｍ）
