スーパーマックスE1
拡大
スーパーマックスE1

特長

小型・通信機能搭載・高圧Bルート連携
様々な拡張機能


●無配線工事によるトータルコストの削減
・電力線通信(PLC)や無線によりパルス検出器との無配線化を実現します。
・配線工事に掛かる時間や工数を削減します。
※パルス検出器OCK-B1利用時

●高圧Bルート情報による計測値補正
・パルス重み等を高圧スマートメーターの通信端末から取得し設定の省力化を実現します。
・高圧Bルート通信端末から毎時限の確定値を取得し正確な計測値を記録します。
※高圧Bルート…電力会社の高圧スマートメーターから設定情報や電力計測情報を、イーサネットを介して需要家様へご提供する機能です。この機能を利用することにより、パルス重みの設定値データを自動で取得して動作することができ、各時限の計測電力量も、メーターの値と一致させることが可能です。
※高圧Bルート情報を利用する場合においても、電力パルス(50,000パルス等)の接続は必要です。

●USBメモリによる計測データ収集
・計測値をUSBメモリへ書き出して、PCでの管理が可能です。
・計測値および設定データの書き戻し機能により、保守性が向上しました。
ご使用可能なUSBメモリについて

●RS-485通信端末による機能拡張
・負荷制御出力やフィーダ計測が各RS-485通信端末の追加で可能になります。
・警報表示器にも対応し、大型数字LED表示や音声にて警報出力が可能になります。

デマンドシステムコントローラ®は大崎電気工業株式会社の登録商標です。

各種お問い合わせ

FAXでのお問い合わせ:03-3443-0265 読む 各種お問い合わせ

仕様書ダウンロード

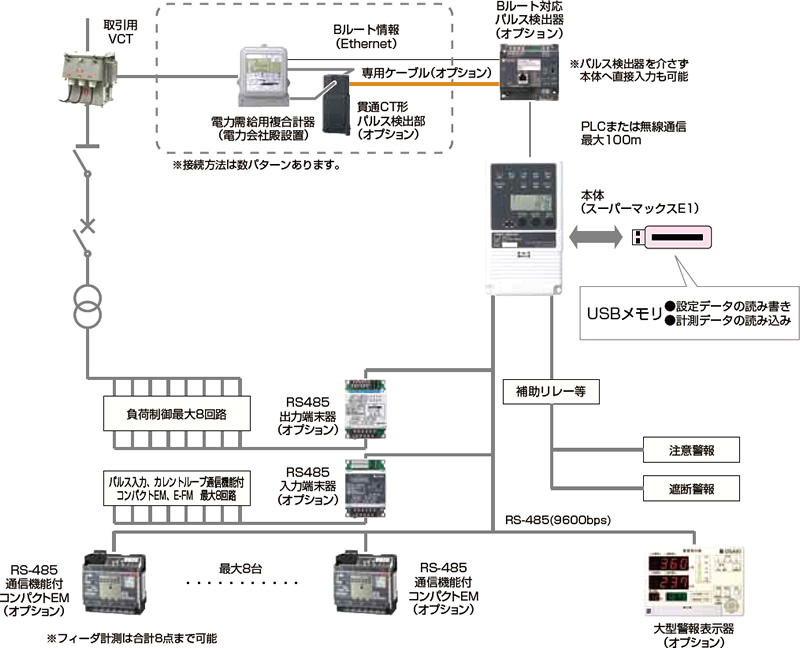

システム構成例

※ 市販USBメモリの動作確認製品はこちら

仕様

名 称

デマンドシステムコントローラ® スーパーマックスE1

電 源

AC100V/200V±10% 50/60Hz共用

停電補償 リチウム電池、累計1年(データ保持、時計歩進を補償)
接地 なし
使用環境

-10~50℃、90%RH 以下(非結露時)

取付方法

壁掛形

外形寸法

110(W)×190(H)×60(D)mm

質 量

約500g

デマンド時限

30分

時限方式

時刻同期方式

時計同期方式

電源周波数同期方式

入力 電力量
パルス

無電圧a接点または、オープンコレクタ DC35V以下
50,000pulse/kWh以下 パルス幅10msec以上

出力

デマンド警報 2回路(注意、遮断)
無電圧a接点 AC220V 0.5A(抵抗負荷)/ DC30V 0.5A(抵抗負荷)
表示 LCD表示 反射式白黒液晶 8桁×2行
目標電力、予測電力、調整電力、現在電力、残り時間、他
LEDランプ

デマンド警報3点… 注意:赤点灯 遮断:赤点灯 限界:赤点灯
装置異常2点… 停電異常:赤点滅 電池:赤点灯
通信状態3点… PLC:赤点灯 無線:赤点灯 Bルート:赤点灯

パルス1点(受電パルス入力状態:赤点滅)

通信 Bルート Ethernet(RJ-45コネクタ)
PLC HD-PLC:広域帯電力線通信2~28MHz帯
無線 特定小電力無線通信920MHz帯
その他 データ
保存容量
デマンドデータ(日報13ヶ月)
デマンド警報履歴:最大1,000点、負荷制御履歴:最大1,000点、停電履歴:最大50点 など
名 称

大型警報表示器

電 源

AC100V±10% 50/60Hz共用 15VA以下

使用環境

0~50℃、40~90%RH (非結露時)

取付方法

壁掛取付、マグネット取付兼用

外形寸法

255(W)×180(H)×58(D) mm (突起部含む)

質 量

約1.2kg

システム接続例

本体の誤動作、破壊防止対策

負荷制御にあたって、デマンドコントロール装置本体の誤動作、破壊を防止するため、補助リレー、電磁開閉等をご使用の上、サージ吸収素子(R+C)を接続してください。
例) ●日通工エレクトロニクス(株)製 CR2B104C121(125V 定格) CR2E104C121(250V 定格) ●岡谷電機産業(株)製S-1201(150V 定格) XE-1201(250V 定格)

外形図

■スーパーマックスE1本体

■大型警報表示器(オプション)

■貫通CT形パルス検出部(オプション)
