小型、軽量、低価格パルス検出器の普及版
- 電力需給用複合計器からの出力パルス定数50,000pulse/kWhを受け、50,000pulse/kWhを発信する専用タイプですので設定操作は不要です。
- 各メーカーの電力需給用複合計器に対応できます。
- 専用タイプですので小型・軽量です。
OCK-6A… 北海道・東北・東京・北陸・関西※・中国・四国・ 九州・沖縄 各電力管内用
OCK-6… 中部・関西※ 各電力管内用 (※ 10CDM計器の場合のみ)
- カタログダウンロード (894KB)
- 仕様書ダウンロード (515KB)
入力 |
入力パルス数 |
50,000pulse/kWh |
---|---|---|
パルス電流 |
DC 8mA以上 40mA以下 |
|
パルス幅 |
10msec以上 |
|
パルス間隔 |
20msec以上 |
|
出力 |
出力パルス数 |
50,000pulse/kWh |
出力形式 |
フォトカプラ オープンコレクタ |
|
パルス幅 |
10msec以上 |
|
出力接点容量 |
DC 24V 0.1A 100mW以下 |
|
伝送距離 |
最大300m(CVVS 1.25㎜2使用) |
|
使用温度範囲 |
-10℃~55℃ |
|
質量 |
本体 0.3kg パルス検出部 0.1kg |
|
付属品 |
ビニルキャプタイヤケーブル(検出部~本体間 接続用)5m… 1本 |
|
電源 |
AC100/110V±10% 50/60Hz共用 |

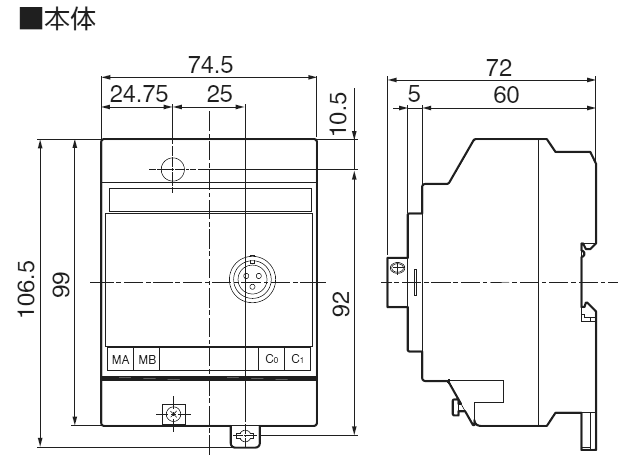

本体
検出部

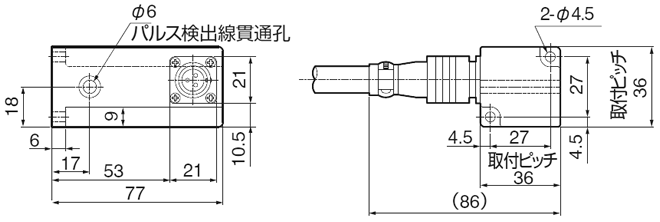

OCK-6A形

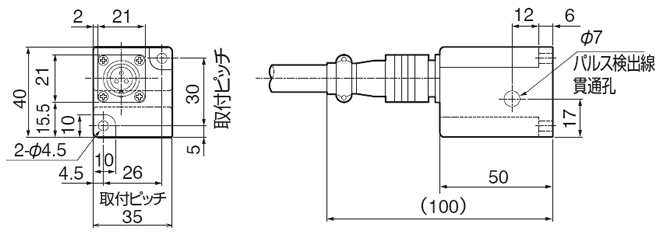

OCK-6形

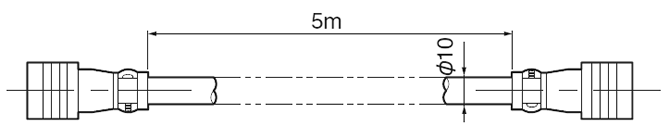

ケーブル

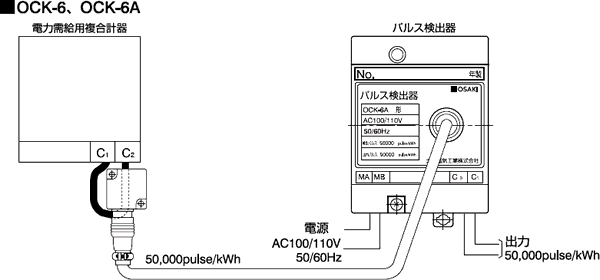

取引用計器への接続方法と出力
注)関西電力殿管内においてパルス検出方式が、CT出力タイプの新型計器(10CDM)の採用を開始しております。 取引用計器として新型計器を設置されているお客さまが、新たにパルスサービスを受ける場合は、本接続が適用されます。 本接続の場合、時限信号への対応はできませんので、対応内容について関西電力送配電(株)へご照会をお願いいたします。 (時限信号へ対応を必要とする場合は、時限信号用として、別にパルス検出器1台が必要となります。)

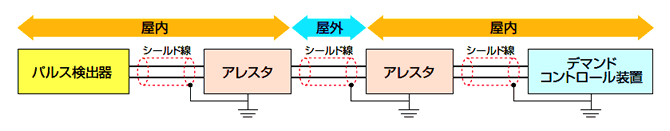

●雷対策
パルス入力線を屋外に敷設する場合は、信号回路用アレスタをつけることをおすすめします。
デマンドコントロール装置 スーパーマックスシリーズの場合
例1)音羽電機工業(株)製 信号回路用アレスタ 一般地区用SG-GV12J、激雷地区用SA-GZ12A、いずれも2線式、定格電圧DC12V
例2)(株)エム・システム技研製 信号回路アレスタ MDP-SP、最大使用電圧DC14V
