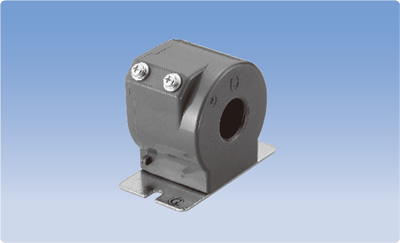

- CPR-5
- 鉄心、二次コイルをプラスチック製の外装ケースに収納した構造のため、小形・軽量で取り扱いに便利です。
- 一次導体の貫通穴径はゆとりがあるので、導体貫通作業が容易です｡
一般計器用
-
カタログのダウンロード
（529KB）
| 形名 | 定格アンペアターン （AT） |
定格 二次 電流（A） |
定格 負担 （VA） |
確度 階級 （級） |
定格 周波数 （Hz） |
過電流 強度 （倍） |
最高 電圧 （V） |
検定 | 質量 (kg） |
|---|---|---|---|---|---|---|---|---|---|
| CPR-5 | 100、120、150、200 | 5 | 5 | 1.0 | 50･60 共用 |
40 | 1150 | 不可 | 0.6 |
| 250、300 | 0.7 | ||||||||
| 400 | 0.8 | ||||||||
| 500、600 | 0.6 | ||||||||
| 750 | 0.7 | ||||||||
| CPR-15 | 150、180 | 5 | 15 | 1.0 | 50･60 共用 |
40 | 1150 | 不可 | 1.0 |
| 200、240 | 0.7 | ||||||||
| 250、300 | 0.7 | ||||||||
| 400 | 0.8 | ||||||||
| 500、600 | 0.6 | ||||||||
| 750 | 0.7 | ||||||||
| CPR-40 | 300 | 5 | 40 | 1.0 | 50･60 共用 |
40 | 1150 | 不可 | 1.2 |
| 400 | 1.3 | ||||||||
| 500、600、750 | 0.9 |
（注）一次貫通導体数と変流比の組み合わせにつきましてはこちらをご参照ください。
