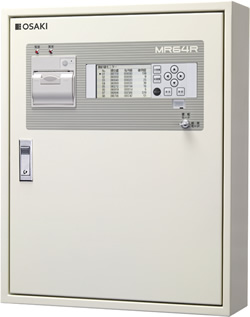

MR64R
拡大
MR64R

特長

ソリューション提案に最適な電力計測のエキスパート

  • 計量法に準拠しています
  • 日本電気計器検定所の型式承認を取得しています
  • 端子カバー一体化により施工性を向上
  • 「電圧異常」「逆潮流」「乗率表示」「パルス定数表示」機能を搭載し、誤接続、誤設定の防止に貢献
  • ＬＣＤ表示方向設定スイッチにより、４方向に切替可能

カタログダウンロード

仕様書ダウンロード

各種機能





内蔵プリンタ印字例／出力データ例

仕様

項　　目 仕　　様
入　力 接続計量器 発信装置付計量器
（電力量計、水道メータ、ガスメータ、積算熱量計など）
処理点数 64点
パルス入力 無電圧ａ接点またはオープンコレクタ入力
DC12V　6mA
パルス幅　短パルス：30msec以上　または長パルス：1秒以上
パルス周期　短パルス：60msec以上　または長パルス：2秒以上
パルス入力線 FCPEV　Φ0.9×1P / メータ、最長距離500m
出　力 接点 1点（AC電源停電、メモリ補償用電池異常、ウォッチドッグタイマ異常）
無電圧ｂ接点出力　AC125V / DC30V　0.4A（抵抗負荷）
ＵＳＢ USBメモリを接続
通　信 ＬＡＮ 10BASE-T（10Mbps） / 100BASE-TX（100Mbps）
表　示 液晶表示 4.3インチTFTカラー液晶　480×272ドット
LED表示 電源LED（赤）1個、装置異常LED（赤、緑）各1個
印　字 方式 32桁サーマルプリンタ
用紙：幅58mm、長さ18m/巻
内容 設定データ、検針データ、料金データ　など
時　計 水晶発振式万年カレンダ、月差±30秒
停電時 検針動作補償 8時間
データ保持、時計動作補償 設定・測定データ保持：累計200時間、時計動作補償：累計2000時間
電　源 AC100V±10％　50/60Hz共用
消費電力 50VA以下
接　地 D種接地
動作環境 0～50℃、85％以下（非結露のこと）
プリンタ印字保証：5～40℃
外形寸法 400（W）×500（H）×120（D）mm
プリンタ突起部含まず
質量 約12kg
設置方法 壁掛け形
塗装色 マンセル2.5Y9/1　半ツヤ
交換部品 停電時検針動作補償用電池 3年程度を目安に交換推奨
時計動作補償用電池 10年程度を目安に交換推奨

外形図
