大規模検針をスマートに構築

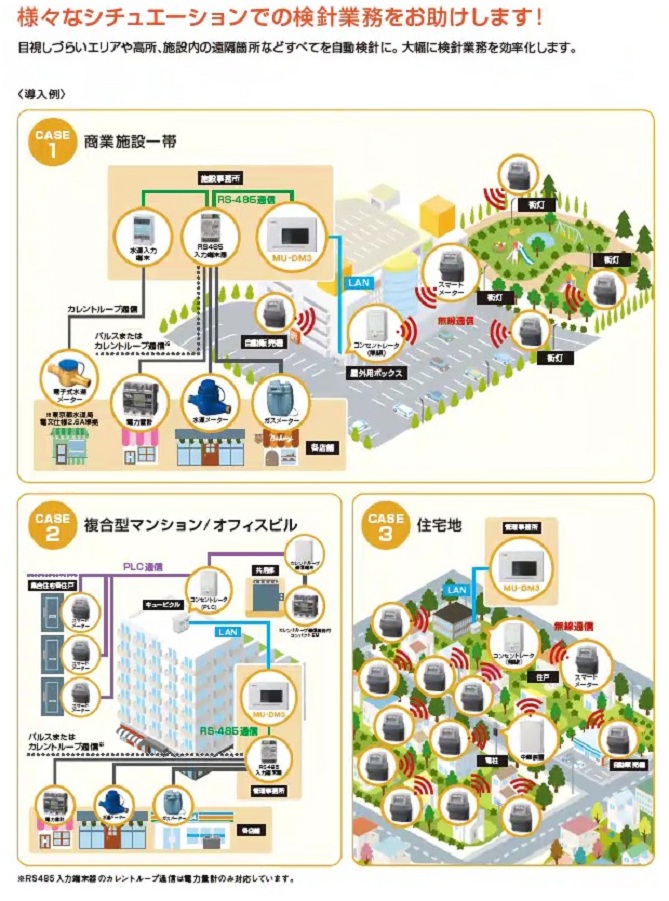

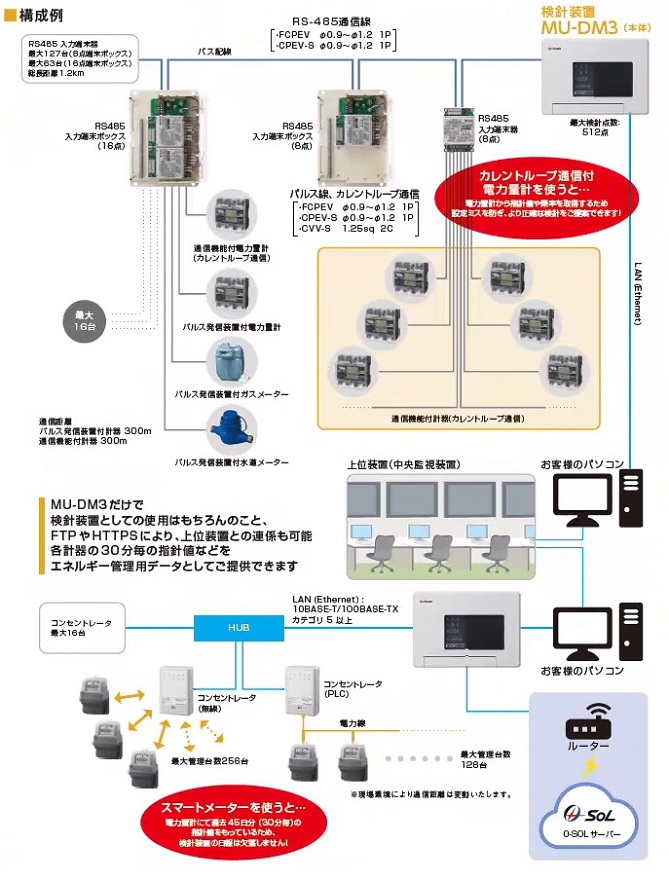

様々なシチュエーションに対応し、自動検針で総合的なエネルギーの見える化や最適化に
●自動検針で日々の検針業務の効率化・運用改善に貢献します
●スマートメーターや通信機能付計器でシステム構築が可能となり、誤計量、誤検針を防ぎます
●計量法に則った検定満期情報をお知らせし、電力量計の更新忘れを防ぎます

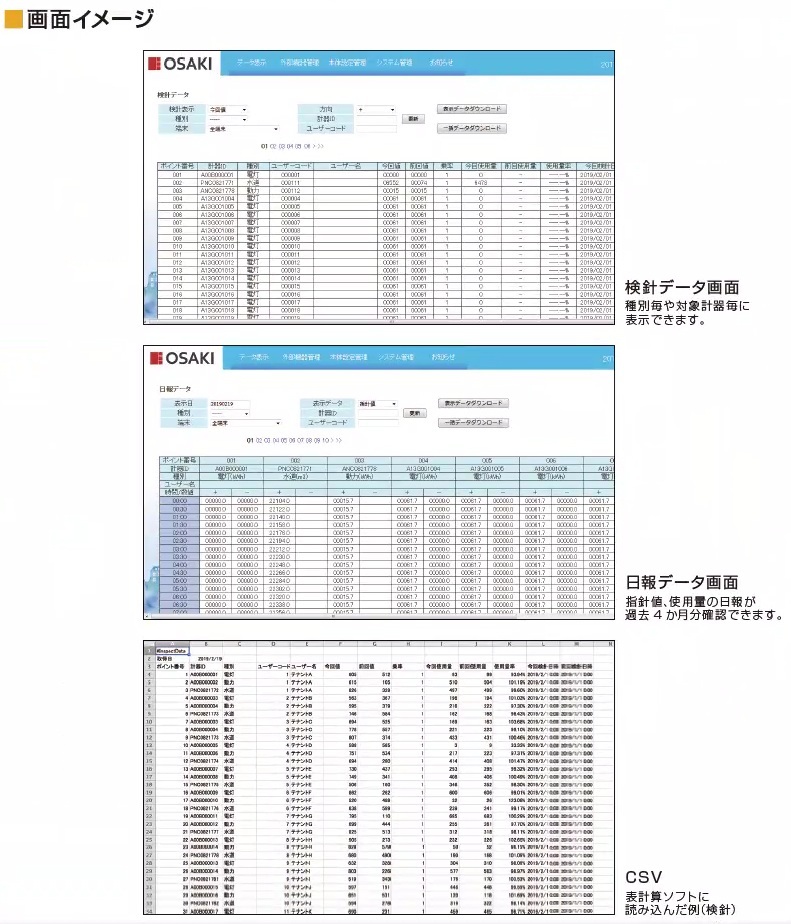

●クラウド検針サービスを利用することで、遠隔地でもアクセス可能
●省配線施工も可能で、既存物件の導入でも柔軟に対応します
●当社従来製品と互換性があり、リプレース対応にも使用可能です
-
カタログダウンロード
（2,086KB）
-

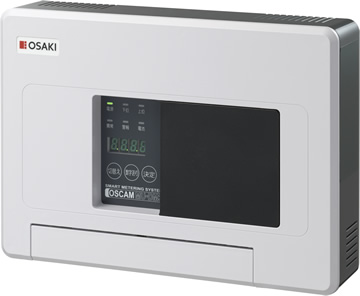

MU-DM3
（1,040KB）
●本体仕様
| 項 目 | 仕 様 | |||
|---|---|---|---|---|
| 形 名 | RMU-300 | |||
| 処理台数 | 512台 | |||
| 接続 機器 |
対象機器 | RS485入力端末器、コンセントレータ等 | ||
| 登録数 | RS485入力端末器：最大127台、コンセントレータ：最大16台 等 | |||
| 通信 | RS-485 | 1点、9600bps | ||
| LAN (Ethernet) |
2ポート(上位／下位通信用 各1ポート) | |||
| 10BASE-T／100BASE-TX カテゴリ5以上 | ||||
| 入力 | 接点入力 | 警報停止：1点 | ||
| 入力形式 | 無電圧a接点 または オープンコレクタ DC35V以下 | |||
| 出力 | 接点出力 | １．装置異常：1点 ２．端末通信異常：1点 |
||
| 出力形式 | １．無電圧b接点 AC125V、1A（抵抗負荷） ２．無電圧a接点 AC125V、1A（抵抗負荷） |
|||
| ブザー | キー受付音 | |||
| USB | USBメモリを接続 | |||
| 表示 | ７セグLED | 時計確認、IPアドレス確認、エラー表示、バージョン確認 | ||
| LEDランプ | 電源、電池、異常、警報、下位、上位、USB | |||
| 電源 | AC100V±10% 50/60Hz共用 | |||
| 消費電力 | 15VA以下 | |||
| 設置方法 | 壁掛型 | |||
| 動作環境 | 屋内設置、温度：-10～50℃、湿度：85%以下（結露なきこと） | |||
| クラウド型検針サービス | 対応可 | |||
| 外形寸法、質量 | 255（W)×180(H)×60(D)mm、約0.8kg | |||

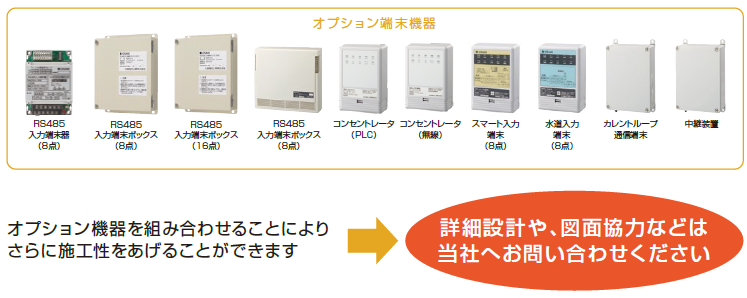

●RS485入力端末器（伝送入力装置）
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 形名 | 本体 | RNU-069 | |
| ボックス（8点） | RNB-011 | ||
| 入力台数 | 8台 | ||
| 入力 | 入力方式 | カレントループ通信／パルス入力（1点ごと切替） | |
| カレントループ通信 | 伝送速度：1200bps、伝送距離：最大300m | ||
| パルス入力 | 無電圧a接点またはオープンコレクタ入力 DC12V、10mA パルス幅：長パルス（1sec以上）／短パルス（10msec以上） パルス周期：長パルス（2sec以上）／短パルス（20msec以上） 伝送距離：最大300m |
||
| 出力 | RS-485/RS-485(Modbus) | ||
| 電源 | AC100／200V ±10% 50／60Hz共用 | ||
| 消費電力 | 10VA以下 | ||
| 設置方法 | 壁掛型 | ||
| 動作環境 | 屋内設置 温度：-10～50℃、湿度：85%以下（結露なきこと） | ||
| 外形寸法、質量 | 110(W)×157(H)×51(D)mm、約0.5kg ボックス収納タイプ：340(W)×320(H)×110(D)mm |
||
| 停電時の動作補償 (オプション) |
8時間（オプションの動作補償用電池で新品満充電時） | ||
●RS485入力端末ボックス（16点）
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 形名 | RNB-013 | ||
| 入力台数 | 16台（8台入力端末器×2台分） | ||
| 入力 | 入力方式 | カレントループ通信／パルス入力（1点ごと切替） | |
| カレントループ通信 | 伝送速度：1200bps、伝送距離：最大300m | ||
| パルス入力 | 無電圧a接点またはオープンコレクタ入力 DC12V、10mA パルス幅：長パルス（1sec以上）／短パルス（10msec以上） パルス周期：長パルス（2sec以上）／短パルス（20msec以上） 伝送距離：最大300m |
||
| 出力 | RS-485 / RS-485(Modbus) | ||
| 電源 | AC100／200V ±10% 50／60Hz共用 | ||
| 消費電力 | 10VA以下 | ||
| 設置方法 | 壁掛型、四隅ボルト固定 | ||
| 動作環境 | 屋内設置 温度：0～40℃、湿度：85%以下（結露なきこと） | ||
| 外形寸法 | 257(W)×350(H)×120(D)mm（突起部含む） | ||
| 停電時の動作補償 (オプション) |
8時間（オプションの動作補償用電池で新品満充電時） | ||
●RS485入力端末ボックス（8点）
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 形名 | RNB-012 | ||
| 入力台数 | 8台 | ||
| 入力 | 入力方式 | カレントループ通信／パルス入力（1点ごと切替） | |
| カレントループ通信 | 伝送速度：1200bps、伝送距離：最大300m | ||
| パルス入力 | 無電圧a接点またはオープンコレクタ入力 DC12V、10mA パルス幅：長パルス（1sec以上）／短パルス（10msec以上） パルス周期：長パルス（2sec以上）／短パルス（20msec以上） 伝送距離：最大300m |
||
| 出力 | RS-485 / RS-485(Modbus) | ||
| 電源 | AC100／200V ±10% 50／60Hz共用 | ||
| 消費電力 | 10VA以下 | ||
| 設置方法 | 壁掛型 | ||
| 動作環境 | 屋内設置 温度：0～40℃、湿度：85%以下（結露なきこと） | ||
| 外形寸法 | 257(W)×350(H)×120(D)mm（突起部含む） | ||
| 停電時の動作補償 (オプション) |
8時間（オプションの動作補償用電池で新品満充電時） | ||
●コンセントレータ
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 入力 | 形名 | RNU-045(PLC) | RNU-046(無線) |
| 入力方式 | PLC | 無線 | |
| 台数 | 128台 | 256台 | |
| 出力 | LAN(Ethernet)、10BASE-T／100BASE-TX カテゴリ5以上 | ||
| 電源 | AC100／200V ±10% 50／60Hz共用 | ||
| 消費電力 | 15VA以下 | ||
| 設置方法 | 壁掛型 | ||
| 動作環境 | 屋内設置、温度：-10～50℃、湿度：85%以下（結露なきこと） | ||
| 外形寸法 | 110(W)×160(H)×60(D)mm | ||
●スマート入力端末
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 形名 | RNU-063 | ||
| 入力台数 | 最大8台 | ||
| 入力 | 入力方式 | パルス入力または電力量計のカレントループ通信 | |
| 電力量計のカレントループ通信 | 伝送速度：1200bps、伝送距離：最大100m | ||
| パルス入力 | 無電圧a接点またはオープンコレクタ DC15V以下 パルス幅：長パルス（1sec以上）／短パルス（30msec以上） パルス周期：長パルス（2sec以上）／短パルス（60msec以上） |
||
| 出力 | PLC、無線、RS-485 | ||
| 電源 | AC100V／200V ±10% 50／60Hz共用 | ||
| 消費電力 | 20VA以下 | ||
| 設置方法 | 壁掛型 | ||
| 動作環境 | 屋内設置 温度：-10～50℃、湿度：85%以下（結露なきこと） | ||
| 外形寸法 | 110(W)×160(H)×60(D)mm | ||
●水道入力端末
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 形名 | RNU-062 | ||
| 入力台数 | 最大8台 | ||
| 入力 | 入力方式 | 水道メーター(※)のカレントループ通信 ※水道メーター仕様に依存します。水道入力端末は東京都水道局電文仕様2.6aに対応します。 |
|
| 水道メーターのカレントループ通信 | 伝送速度：300bps、伝送距離：最大200m | ||
| 出力 | PLC、無線、RS-485 | ||
| 電源 | AC100V／200V ±10% 50／60Hz共用 | ||
| 消費電力 | 20VA以下 | ||
| 設置方法 | 壁掛型 | ||
| 動作環境 | 屋内設置 温度：-10～50℃、湿度：85%以下（結露なきこと） | ||
| 外形寸法 | 110(W)×160(H)×60(D)mm | ||
●カレントループ通信端末
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 形名 | RNU-047(PLC) | RNU-048(無線) | |
| 入力 | 入力方式 | 電力量計のカレントループ通信 | |
| 台数 | 1台 | ||
| 出力 | PLC | 無線 | |
| 電源 | AC100V／200V ±10% 50／60Hz共用 | ||
| 消費電力 | 15VA以下 | ||
| 設置方法 | 壁掛型 | ||
| 動作環境 | 屋内設置 温度：-10～50℃、湿度：20～85%以下（結露なきこと） | ||
| 外形寸法 | 125(W)×205(H)×63(D)mm | ||
●中継装置
| 項 目 | 仕 様 | ||
|---|---|---|---|
| 形名 | RNU-050(PLC) | RNU-051(無線) | |
| 入力方式 | PLC | 無線 | |
| 出力 | PLC | 無線 | |
| 電源 | AC100V／200V ±10% 50／60Hz共用 | ||
| 消費電力 | 15VA以下 | ||
| 設置方法 | 壁掛型 | ||
| 動作環境 | 屋内設置 温度：-10～50℃、湿度：20～85%以下（結露なきこと） | ||
| 外形寸法 | 125(W)×205(H)×63(D)mm | ||

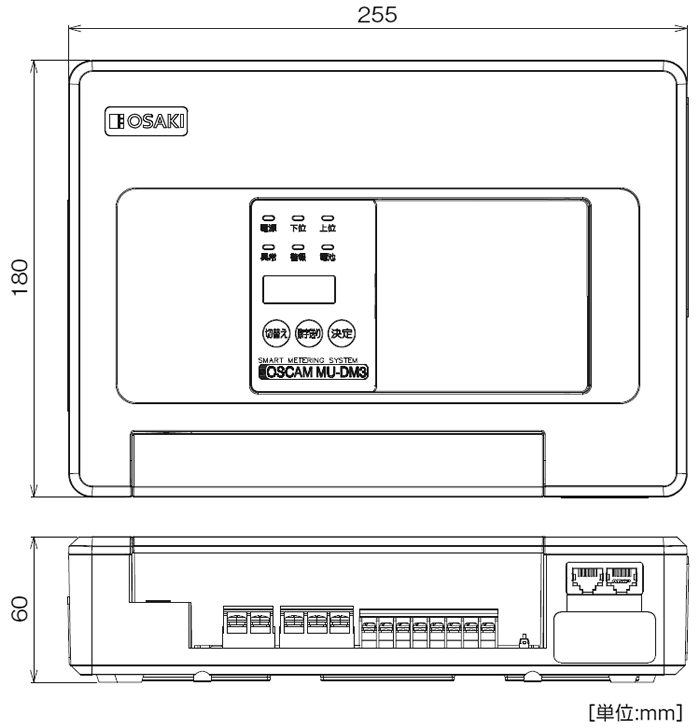

●MU-DM3 本体

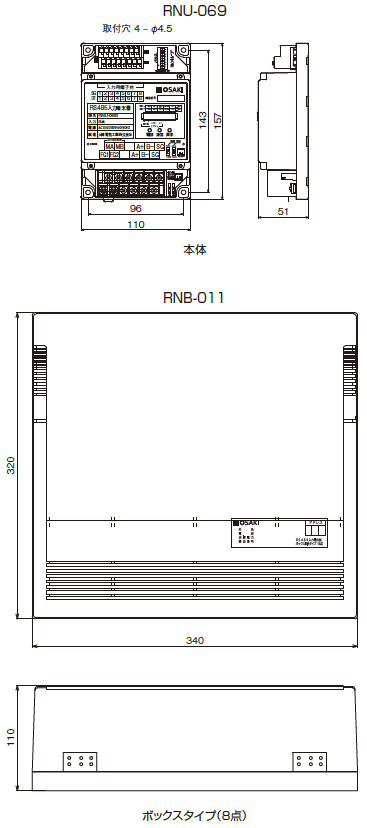

●RS485入力端末器（伝送入力装置）

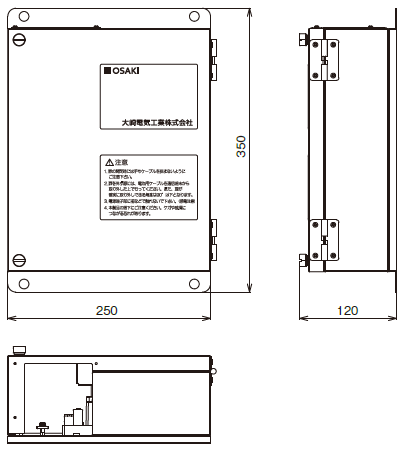

●RS485入力端末ボックス(8点、16点)

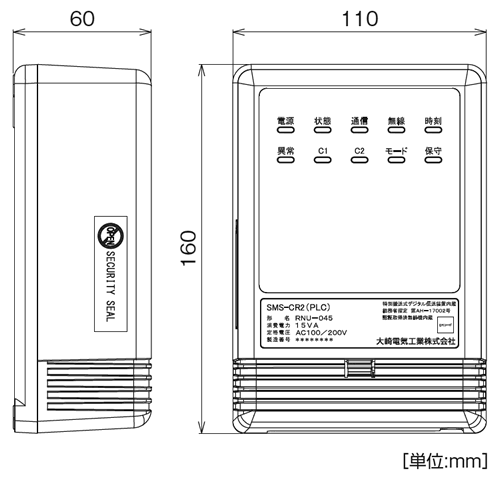

●コンセントレータ

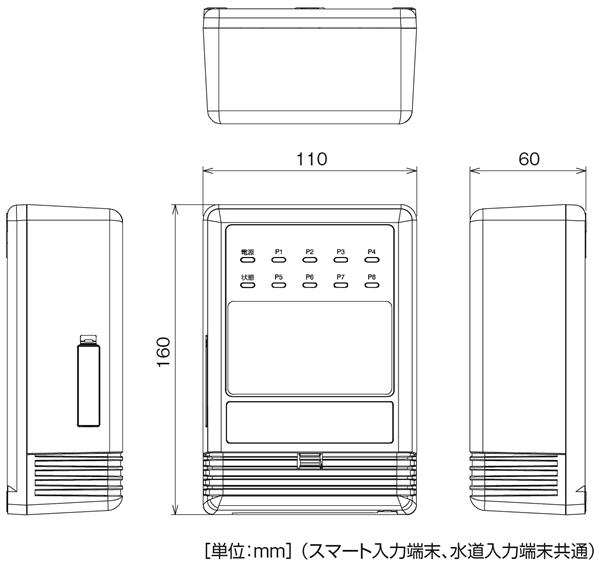

●（共通）スマート入力端末、水道入力端末

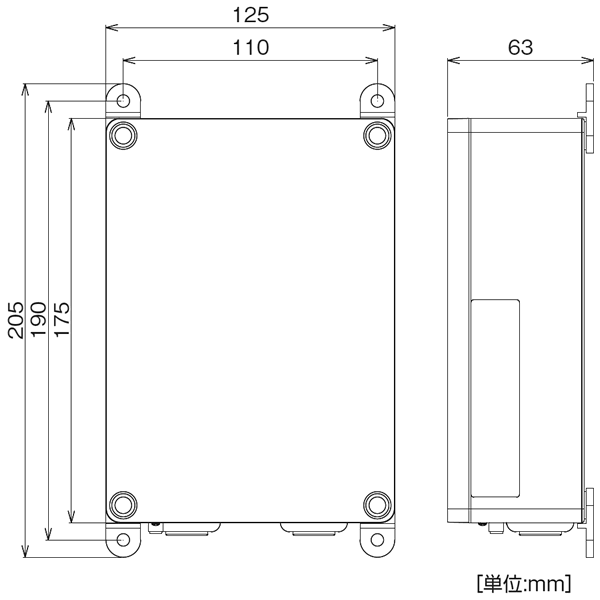

●（共通）カレントループ通信端末、中継装置
