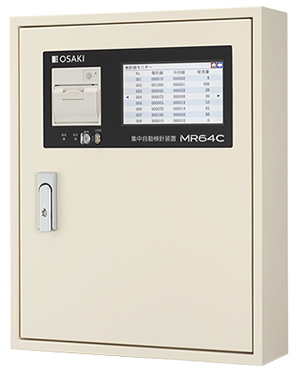

- MR64C
小規模検針装置の進化版
ポイントは、小型、機能性、そして使いやすさ。
MR64Cは、それらの特長を活かし、検針・課金業務の効率化に貢献します。
- 通信機能付計器に接続可能、指針値のズレの心配なし
誤計量・誤請求を防ぎます - 水道入力端末器と組み合わせることで、水道メーターの電文化に対応！
- 最大検針点数128点まで拡張可能！ ※64 点を超える場合は、別途オプション機器が必要となります
- 本体表示はタッチパネルに対応。直感的な操作性を実現！

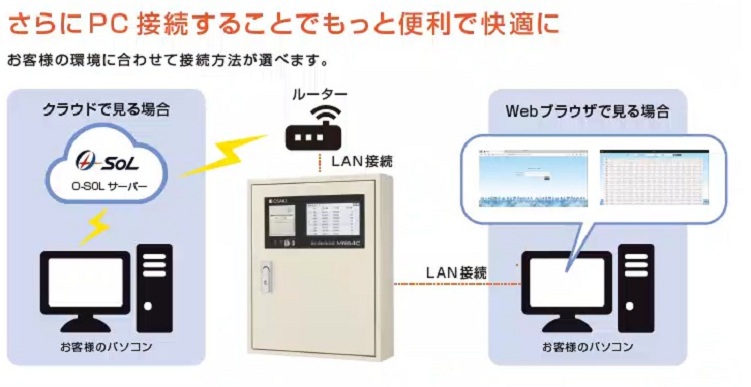

- 本体前面での設定・検針表示・印字はもちろんのこと、Webブラウザやクラウドで遠隔からのデータ管理が可能
-
カタログダウンロード
（2,517KB）
-
MR64C
（2,522KB）
| 項 目 | 仕 様 | |
|---|---|---|
| 形 名 | RMR-64C | |
| 処理台数 | 64台 （オプションの端末器と併用すれば、最大128台まで拡張可能）※端末器は別売 |
|
| 入 力 |
接続計量器 | パルス発信装置付計量器（電力量計・水道メーター・ガスメーター・積算熱量計など）、 カレントループ通信機能付電力量計、 カレントループ通信機能付水道メーター（オプション品の水道入力端末を利用） |
| 拡張機器 | RS485入力端末、スマート入力端末、水道入力端末 | |
| パルス入力 | 無電圧ａ接点またはオープンコレクタ入力 DC12V 6mA 発信乗率：10~{n}（単位／パルス） n = -1,0,1,2 例：100リットル／パルス、1m³／パルス、1kWh／パルス、10kWh／パルス パルス幅 短パルス：30msec以上 または長パルス：1sec以上 パルス周期 短パルス：60msec以上 または長パルス：2sec以上 |
|
| パルス入力線 | CPEV-S/FCPEV φ0.9～1.2/CVV-S 1.25SQ×2C/メーター、 最長距離500m（パルス付計器）、最長距離300ｍ（電文式） |
|
| 出 力 |
接点 | 1点（AC電源停電、下位通信異常、上位通信異常、内部異常） 無電圧ｂ接点 AC125V/DC30V 0.4A（抵抗負荷） |

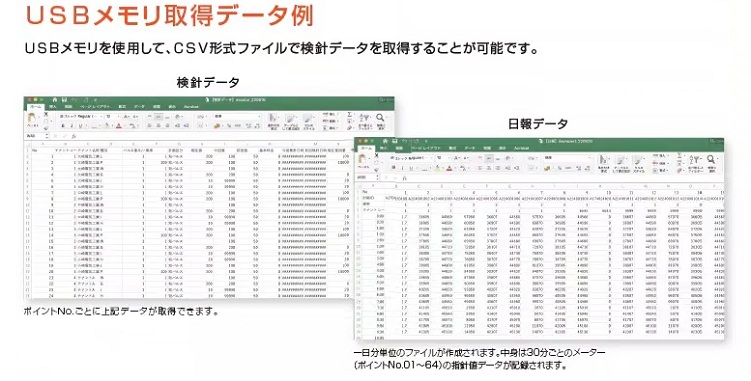

| ＵＳＢ | USBメモリを接続 | |
| 通 信 |
ＬＡＮ(Ethernet) | 10BASE-T（10Mbps）、100BASE-TX（100Mbps） クラウドによるデータ表示、HTTP通信（クラウド間通信）、Webサーバー機能 |
| RS485通信 | 1点/9600bps | |
| カレントループ通信 | 伝送速度：1200bps、伝送距離：300m | |
| 表 示 |
液晶表示 | 対角7インチ相当800×480ピクセル |
| LED表示 | 電源LED（緑）１個、装置異常LED（赤）１個 | |
| 印 字 |
方式 | 32桁サーマルプリンタ 用紙：幅58mm、長さ18m/巻 |
| 内容 | 設定データ、検針データ、料金データ など | |
| 時 計 | 電源同期歩進、周波数異常時RTC歩進（月差±50秒） | |
| 停電補償 | 検針動作 | 8時間 |
| データ保持、時計動作 | 累計100,000時間 | |
| 電 源 | AC100V±10% 50/60Hz共用 | |
| 消費電力 | 50VA以下 | |
| 接 地 | D種接地 | |
| 動作環境 | 温度：0～50℃、湿度：85％以下（結露なきこと） プリンタ印字保証温度：5～40℃ |
|
| クラウド型検針サービス | 対応可 | |
| 外形寸法 | 400（W）×500（H）×120（D）mm プリンタ突起部含まず |
|
| 質量 | 約12kg | |
| 設置方法 | 壁掛形 | |
| 塗装色 | マンセル2.5Y9/1 半ツヤ | |
| 交換部品 | 停電時検針動作 補償用電池 |
3年程度を目安に交換推奨 |
