- OCK-F1（送信器）／OCK-F2（受信器）

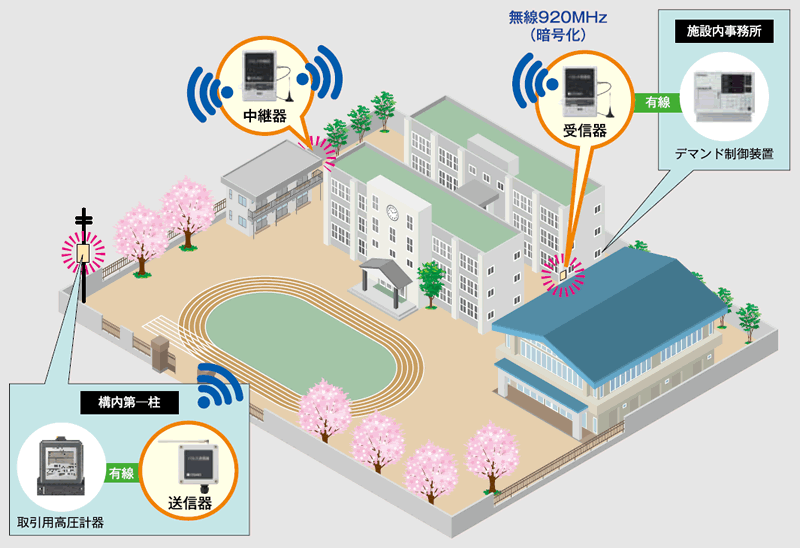

AC電源の配線工事が不要！
省施工 無線通信によるパルス伝送のご提案

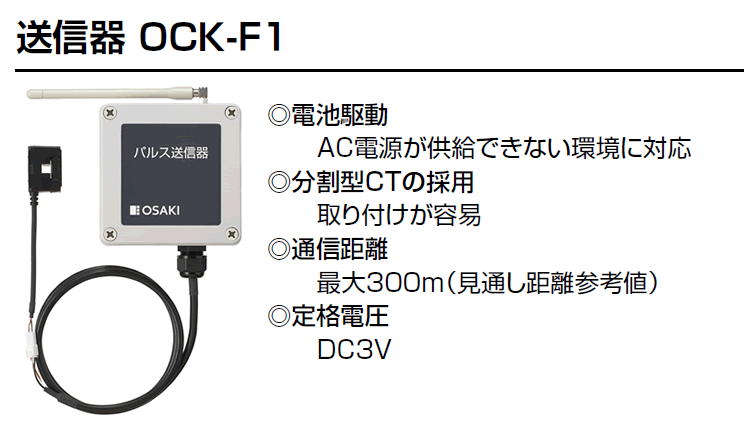

パルス送信器…OCK-F1

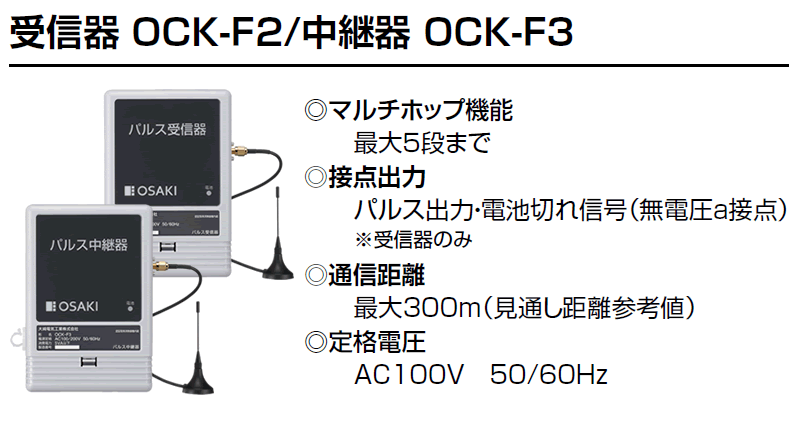

パルス受信器…OCK-F2
パルス中継器…OCK-F3
- 920MHz無線通信でパルス伝送し、電源配線レスで省施工です。
- パルス検出部は分割型CTを採用しており、取り付けが容易です。
- マルチホップ方式採用により、通信距離を拡大できます。
- 2秒間隔の通信で、細かいデマンド監視・制御を実現します。
-
カタログダウンロード
（1,258KB）
-
仕様書ダウンロード
（867KB）
| 名 称 （形名） |
パルス送信器 OCK-F1 |
パルス受信器 OCK-F2 (RPK-25) |
パルス中継器 OCK-F3 (RPK-26) |
|
|---|---|---|---|---|
| 入力電源 | 二酸化マンガンリチウム電池（3.0V） | ACアダプタ（AC100V）DC5V・2A電源 | ||
| 消費電力 | 5VA以下 | 5VA以下 | ||
| 使用温度 範囲 |
温度：－10～55℃、湿度：85％RH以下（非結露時） | |||
| 使用環境 | 屋内仕様（屋外設置時：屋外耐候BOXへ収納） | 屋内仕様 | ||
| 雰囲気 | 腐食性ガスのない場所、一般工業計器並 | |||
| 取付方法 | 壁掛型（注１） | 壁掛型 | ||
| 電池交換 | 電池の寿命：2年 | － | ||

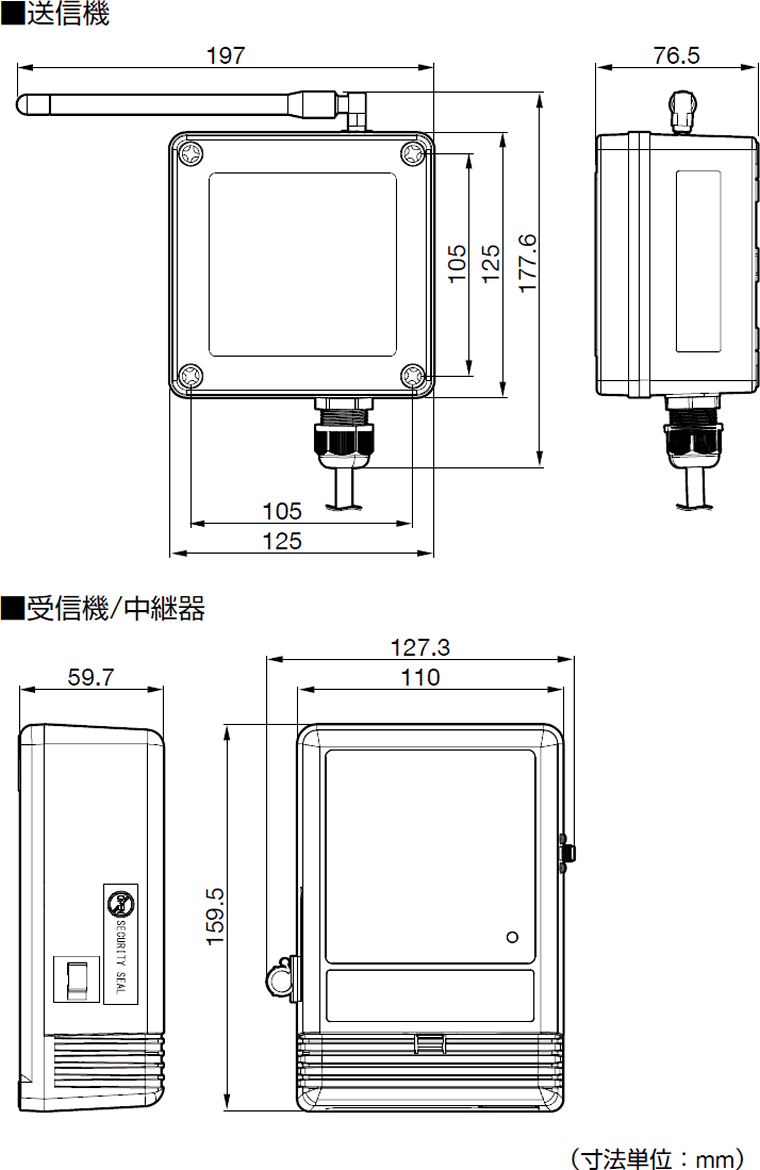

| 外形寸法 | 送信器：197(W)×178(H)×77(D)mm | 受信器・中継器：128(W)×160(H)×60(D)mm | ||
| 質 量 | 本体：約500g | 本体：約300g | ||
| 端子台 | － | M3ねじ4極 | － | |
| 付属品 | パルス検出線：0.8m 1本 取扱説明書：1部 パルス検出部：検出部本体…1個、CT部取付板…1枚、取付板用木ねじ2本 パルス検出部接続ケーブル（取付済み）：2m 1本 送信器取付用ねじ：M4 木ねじ4本 電池：1個 インシュロック：1本 |
Φ4木ねじ：3本 ACアダプタ：1個 アンテナ（5mケーブル）：1本 |
||
| パルス 検出部 |
1点 | パルス定数：50,000pulse/kWh 専用 入力パルス幅：10 〜 16ms パルス周期：25ms 以上 入力パルス電流：DC8mA 〜 40mA |
－ | |
注１：柱上設置時には鍵のかかる屋外仕様の箱をご用意ください。送信器はA4サイズの木版に取り付けられるよう設計されています。
■送信器のパルス検出部は50,000pulse/kWh専用です。受信器のパルス出力の定数は50,000pulse/kWh対応です。
