- OCK-8A／OCK-8
パルス変換機能を装備したパルス検出器の標準版
- 電力需給用複合計器からの出力パルス定数（50,000pulse/kWh）を受け、50,000pulse/kWh、2,000pulse/kWh、10ｎkWh/pulseの３種類が出力可能です。
- ＬＥＤ表示を搭載しているので、設定が簡単です。
- RoHS指令に対応しています。
OCK-8A… 北海道・東北・東京・北陸・関西※・中国・四国・九州・沖縄 各電力管内用
OCK-8… 中部・関西※ 各電力管内用
（※ 10CDM計器の場合のみ)
-
カタログダウンロード
（931KB）
-
仕様書ダウンロード
（399KB）
| 名称（型名） | 北海道・東北・東京・北陸・関西※ ・中国・四国・九州・沖縄 各電力管内用 （※10CDM計器のみ） | OCK-8A （RPK-19) |
|
|---|---|---|---|
| 中部・関西※ 各電力管内用 （※10CDM計器のみ） | OCK-8 (RPK-20) |
||

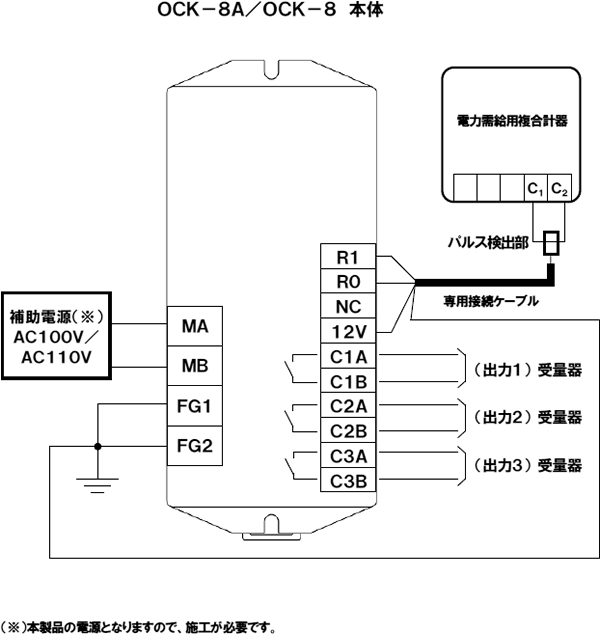

| 入力 | 入力数 | １ （パルス検出部、貫通形CT） | |
| パルス 条件 |
50,000pulse/kWh…パルス幅10msec以上、パルス間隔60msec以上、DCパルス電流8mA以上40mA以下 2,000pulse/kWh （400Hz変調パルス）…パルス幅10msec以上、パルス間隔140msec以上、DCパルス電流12mA以上40mA以下 |
||
| 出力 | 出力数 | 3 | |
| パルス 条件 |
出力１（C1A-C1B）、出力２（C2A-C2B） 出力３（C3A-C3B） （注：50,000pulse/kWh入力時のみ使用可） |
||
| 伝送距離 | 最大500m（CVVS 1.25mm2使用） | ||
| 表示 | 数字LED | パルス定数、合成変成比、パルス幅 等 （赤色5桁数字表示） | |
| LEDランプ | 動作、設定、確認、入力 （全て赤色） | ||
| キー操作 | 操作…動作/設定/確認のモード変更 決定…モード変更、設定内容の確定 数字送り…表示の切り替え、設定データの数値変更 桁移動…表示の切り替え、設定データの桁移動 |
||
| 電源 | AC100/110V±10%、50/60Hz共用、5VA以下 | ||
| 使用環境 | 温度：－10～55℃、湿度：90%RH以下 （非結露時） | ||
| 雰囲気 | 腐食性ガスのない場所、一般工業計器並 | ||
| 取付方法 | 壁掛取付、ＩＥＣレール取付兼用 | ||

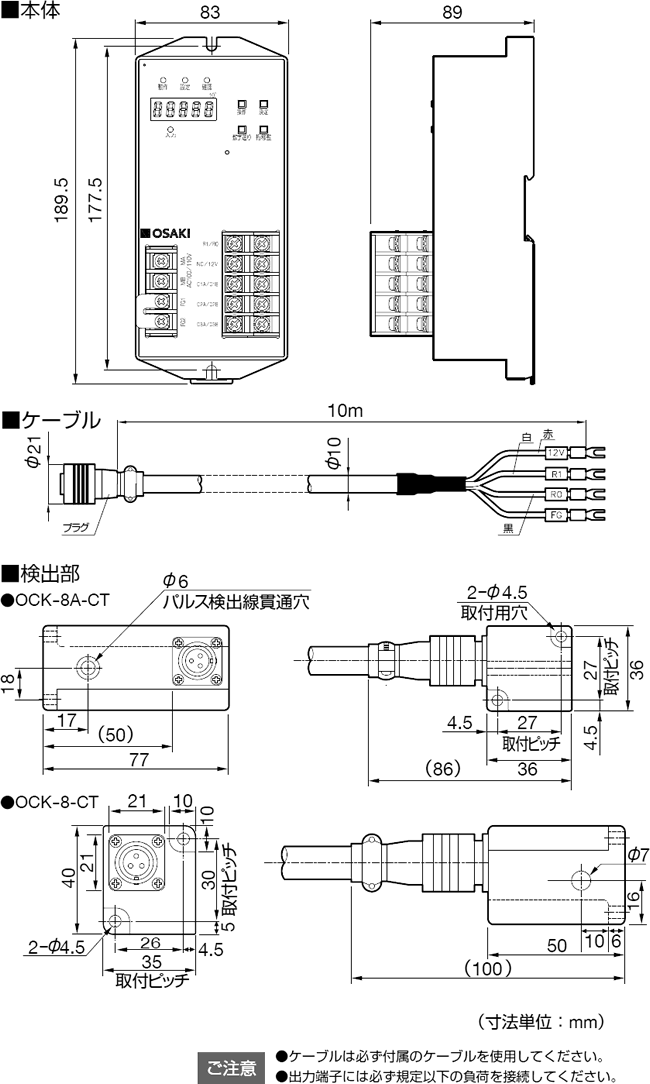

| 外形寸法 | 本体 | 83mm（W）×189.5mm（H）×89mm（D） | |
| パルス 検出部 |
OCK-8A用 （OCK-8A-CT）…36mm（W）×77mm（H）×36mm（D） OCK-8用 （OCK-8-CT）…35mm（W）×50mm（H）×40mm（D） 専用接続ケーブル…ケーブル長：10m |
||
| 質量 | 本体：約500g、パルス検出部：約100g | ||
＜ご注意＞
- 関西電力株式会社管内において、パルス検出方式がCT出力タイプの新型計器（10ＣＤＭ）の採用を開始しております。取引用計器として新型計器を設置されているお客様が、新たにパルスサービスを受けられる場合は、本装置をご使用いただけます。パルスサービスの詳細につきましては、関西電力株式会社へのご照会をお願いいたします。
- 本装置は時限信号への対応はできませんのでご注意ください。時限信号への対応を必要とされる場合は、時限信号用として、別にパルス検出器1台をご用意いただくか、もしくは「パルス変換器 OCK-6K形」をご使用ください。
- OCK-8形は中部電力株式会社管内専用です。形名をご確認のうえご使用ください。
