高圧Bルート対応　通信機能付パルス検出器


• 電力需給用複合計器からの出力パルス50,000pulse/kWhを受け、50,000pulse/kWhを発信します。
• 高圧電力需給用複合計器の通信端末からBルート情報を取得し、PLC通信や無線通信により情報を伝送します。
• 送信器、中継器、受信器の３つの役割を選択可。
  無線通信により施工時の省力化や無配線化が図れます。

使用上のご注意

【PLC通信を使用する場合】
●各装置は同一バンクの同相へ接続してください。
●AC200V動力線への接続は法令により禁止されているため使用不可です。
●単相３線回路のAC100／200V兼用および単相2線回路で、＋／－の極性はありません。
●電力配線上のノイズフィルタは通信の大きな阻害要因となるため、通信路から避けてください。
●通信性能と通信距離の確保のために、中継器の活用を推奨いたします。（最大9台の中継器挿入が可能。）
●電力配線上に有るインダクタ成分が、通信性能悪化の要因になるため注意してください。
●PLC通信を使用する場合は、使用機器の設置前にペアリング設定が必要です。
●医療施設への使用は禁止です。

【無線通信を使用する場合】
●各装置は、対向通信装置との見通しが良く、導電性遮蔽物の無い場所に設置してください。
●装置を収納箱へ設置する場合は、樹脂製収納箱を使用してください。
●他の無線通信機器との干渉が有る場合は、無線チャネルを変更してください。（4種類から選択可能。）
●通信性能と通信距離の確保のために、中継器の活用を推奨いたします。（最大4台の中継器挿入が可能。）
●無線通信を使用する場合は、使用機器の設置前にペアリング設定が必要です。

【その他】
●ネットワーク内で、OCK-B1（中継器）が通信種別を切り替えられるのは1台のみです。

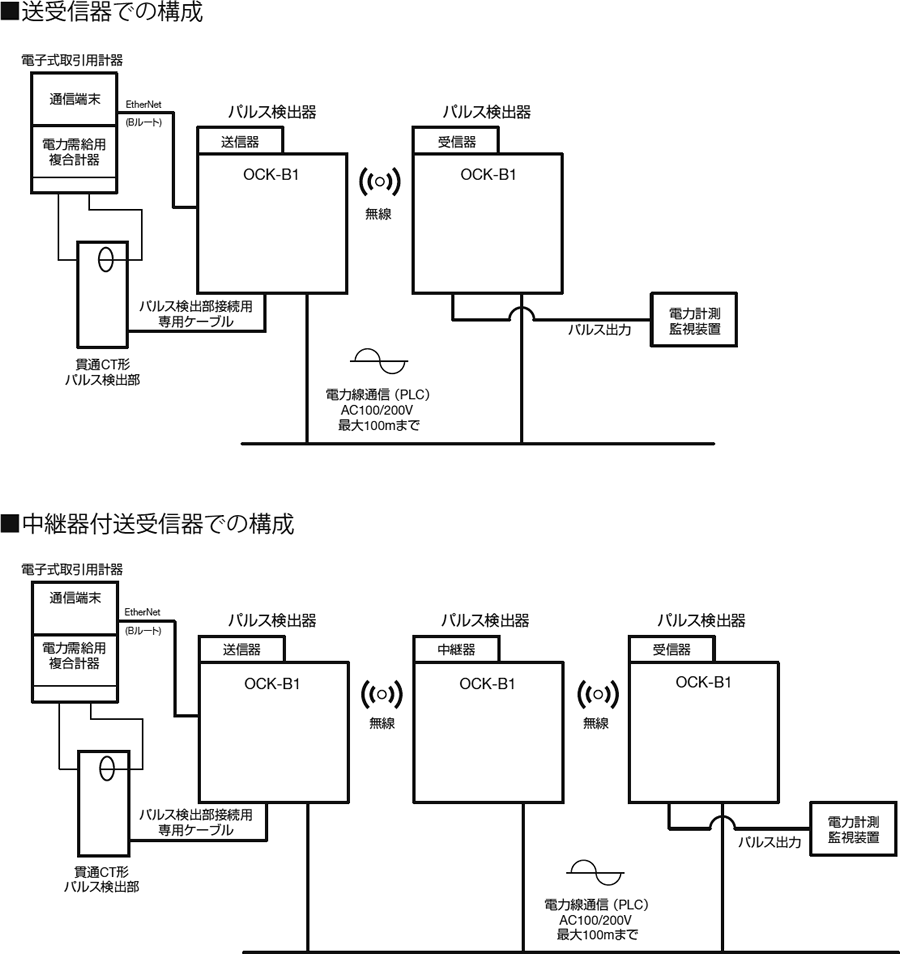

●送信器、中継器、受信器の各機能概要は以下の通りです。
　送信器：高圧Bルート情報、電力パルス情報の収集および通信出力します。
　中継器：送信器からの通信を受信し再送出力します。（リピーター機能）
　受信器：送信器・中継器からの通信を受信。通信情報を解釈し、Bルート情報はイーサネットに、電力量情報はパルス出力します。

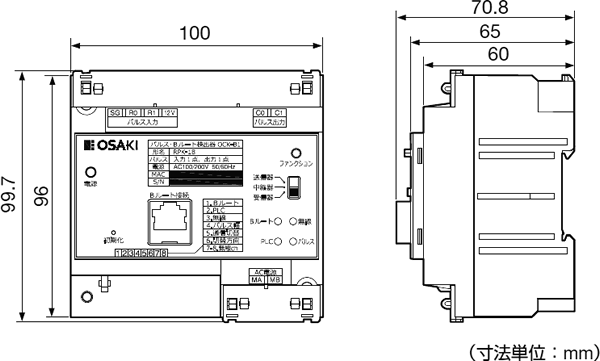

■OCK-B1 本体
