LAN接続に対応、小型・軽量の普及版

●パソコンとLAN接続
LAN接続で、パソコンから目標電力の変更、デマンド予測グラフの表示や計測データのダウンロードが可能です。
●USBメモリが利用可能
市販のUSBメモリ（※）を使用し、設定データの読み書きや計測データの読み込みなどができます。
※ご使用可能なＵＳＢメモリについて

●時間帯別のデマンド管理やスケジュール制御（※）が可能
時間帯別のデマンド管理機能（６時間帯、１０パターン）やスケジュール制御機能（４時間帯、５パターン）を搭載しています。
※スケジュール制御：デマンド管理の負荷制御に関係なく、負荷をON/OFFする機能
●パルス検出機能を内蔵
パルス検出器機能を一体化し、付属の専用貫通ＣＴ形パルス検出部により取引用パルスを検出するので、パルス検出器を別途用意する必要がありません。　※従来形のパルス検出器も利用可能
●入出力の増設が可能（オプション）
出力端末器を増設することで、負荷制御出力を８回路追加させることができます。また、入力端末器を増設すると、最大１６点のパルス入力の計測が可能です。

ご注意 ： 市販のＵＳＢメモリには、本製品で動作しないものがあります。動作確認製品はこちら

■デマンド予測グラフ

現在のデマンド予測グラフを表示します。
更に、参考値として短時間電力のグラフも表示します。グラフ内には、警報ロック時間、複数負荷遮断時間を背景色で表示します。
また、グラフの右側には、現時限のデータの他、日最大デマンド、日累計電力量、月最大デマンド、月累計電力量の各値が表示されます。

■日デマンドグラフ

１日２４時間のデマンドデータをグラフで表示します。
グラフの下側には、グラフの数字データを一覧表で表示します。また、グラフの上側には、日最大デマンド、日平均電力、日最大電力量、日累計電力量の各値が表示されます。

■受電日報

当日分より、前日報集計時から前正時までの状況、および切替により前日から１年前までの受電日報データを選択して表示します。

名　　　称		デマンドコントロール装置　スーパーマックス１５
電　　　源		AC100V±10％　50／60Hz共用　20VA以下
停電補償		リチウム電池、累計1年（データ保持、時計歩進を補償）
接　　　地		Ｄ種接地
使用環境		温度：－10～50℃、湿度：90％RH以下（非結露時）
取付方法		壁掛型、埋込型兼用
外形寸法		本体：200（W）×172（H）×84（D）mm パルス検出部：33（W）×77（H）×22（D）mm（突起部含まず） 外部プリンタ（オプション）：112（W）×140（H）×85（D）mm（突起部含まず）
質　　　量		本体：約1kg　パルス検出部：約50g　外部プリンタ：約1kg
時計方式		電源周波数同期方式または水晶発振同期方式 選択
デマンド時限		30分
時限方式		時刻同期方式、または外部同期方式
入 力	パルス 検出部 （※）	1点　貫通ＣＴ形（付属品） 対応パルス： 50,000pulse/kWh、パルス幅10msec以上、パルス周期20msec以上、DC 8mA以上40mA以下 専用接続ケーブル： 長さ：10m（付属品）、最大100mまで（別売）
	電力量 パルス （※）	1点　無電圧ａ接点またはオープンコレクタ　DC35V以下 対応パルス： 50,000pulse/kWh、パルス幅10msec以上、パルス周期20msec以上
	外部同期	1点　無電圧ａ接点またはオープンコレクタ DC35V以下　パルス幅60msec以上
	（※ パルス検出部と電力量パルスは、いずれか一方を選択して使用）
出 力	デマンド 警報	3点（注意、遮断、限界） 無電圧ａ接点 AC220V 0.5A またはDC30V 0.5A （抵抗負荷）
	負荷遮断	3点 無電圧ａ接点 AC220V 0.5A またはDC30V 0.5A （抵抗負荷）
	停電・装置異常	1点 無電圧ｂ接点 AC220V 0.5A またはDC30V 0.5A （抵抗負荷）
	ブザー	1点（キー受付時、警報時、装置異常時に鳴動） ブザーは入／切の設定が可能
通信ポート		LAN（ホストＰＣ用）、RS-232C（外部プリンタ用）、RS-485（入出力ユニット用）、USBメモリ用ポート
デ ｜ タ 保 存 ∧ 本 体 メ モ リ ∨	受電データ	受電日報（当月＋12ヵ月）、受電月報（当月＋36ヵ月）、受電年報（当年＋2年）、デマンドグラフ（現時限＋前時限）、月最大デマンドグラフ（当月＋12ヵ月） 短時間電力（現時限＋前時限＋当月最大時限＋12ヵ月最大時限） 5分デマンドトレンド（当日＋前日、当月最大日＋12ヵ月最大日）
	フィーダデータ	日報（当月＋前月）、月報（当月＋前月）
	履歴データ	デマンド警報履歴（最新1,000点）、負荷制御履歴（最新1,000点）、負荷制御実績（当月＋12ヵ月）、停復電履歴（最新50点）、目標電力切替履歴（最新10点）、デマンドスタート履歴（最新10点）、外部同期による時計変更履歴（最新10点）
	設定データ	基本設定１、基本設定２、制御定数設定、時間帯設定、年夜間率設定、スケジュール制御設定、ユニット設定、LAN設定、印字設定、環境設定

名　　　称		外部プリンタ　RNU-016
印字方式		サーマルラインドット方式
インターフェイス		RS-232C（本体との通信）　D-Sub 9ピン（ストレート）付属ケーブル0.5m
使用環境		温度：-10～50℃、湿度：90％RH以下（非結露時）
取付方法		壁掛型、埋込型兼用
外形寸法		112（W）×140（H）×85（D）mm（突起部含まず）
質　　　量		約1kg
電源、消費電力		AC100V±10％　50／60Hz共用　30VA以下
印字用紙		感熱ロール紙（3巻付属）、紙幅58mm、長さ18m、外形40mm

●ご注意

1. デマンドコントロール装置運用開始にあたっては、取扱説明書をご理解のうえご使用ください。説明内容および設定などでお客様ご自身で判断できないときは、必ず当社までお問い合わせください。運用開始にあたっての設定操作、取扱説明は有償で承ります。
2. お客様ご自身での設定などによる不具合、損害等の責を当社で負うことはご容赦ねがいます。

本体の誤動作、破壊防止対策

負荷制御にあたって、デマンドコントロール装置本体の誤動作・破壊を防止するため、補助リレー・電磁開閉器等をご使用の上、サージ吸収素子（R＋C）を接続してください。
推奨品）
●日通工エレクトロニクス（株）製 CR2B104C121（125V 定格）、CR2E104C121（250V 定格）
●岡谷電機産業（株）製S-1201（150V 定格）、XE-1201（250V 定格）

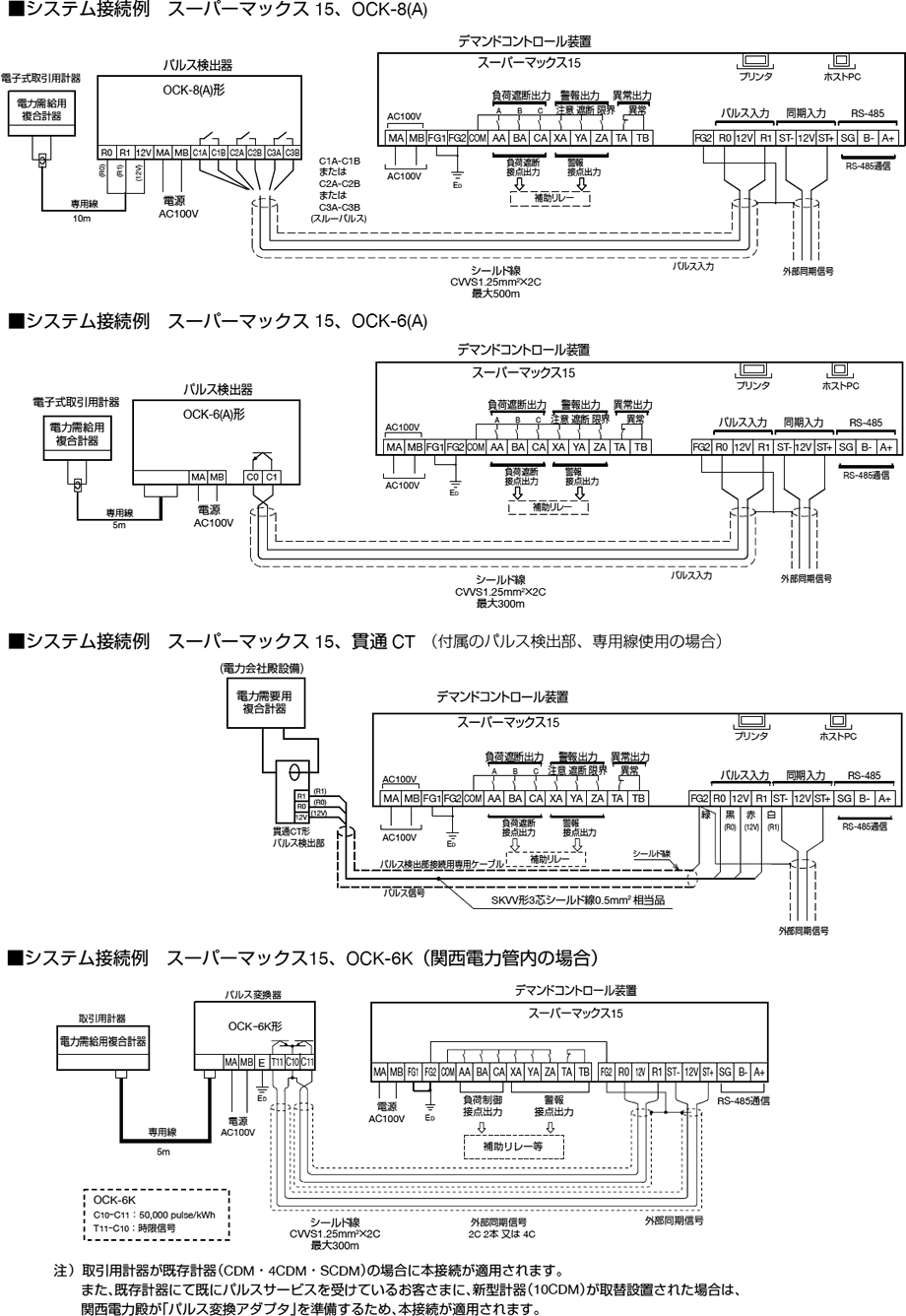

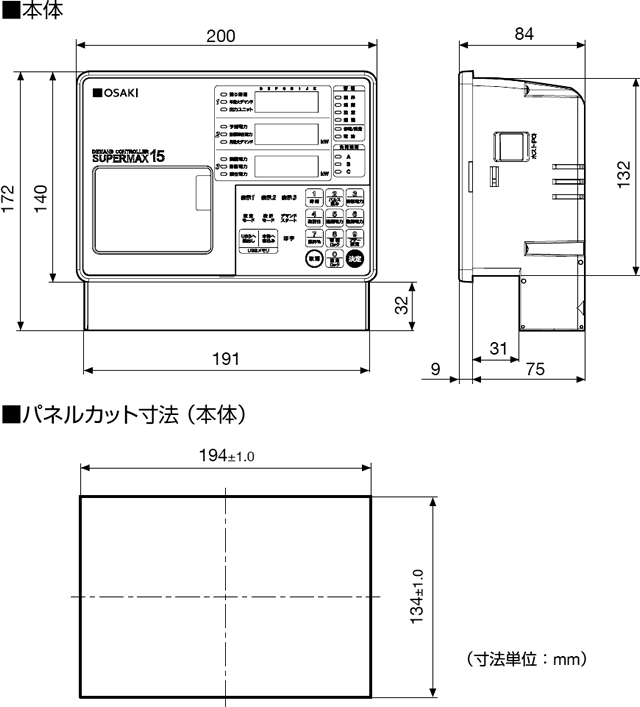

■スーパーマックス15

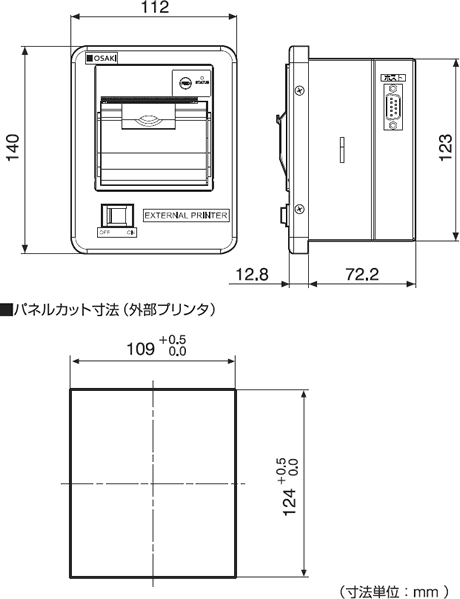

■スーパーマックス15用　外部プリンタ　（オプション）

■貫通ＣＴ形パルス検出部　（本体付属）
