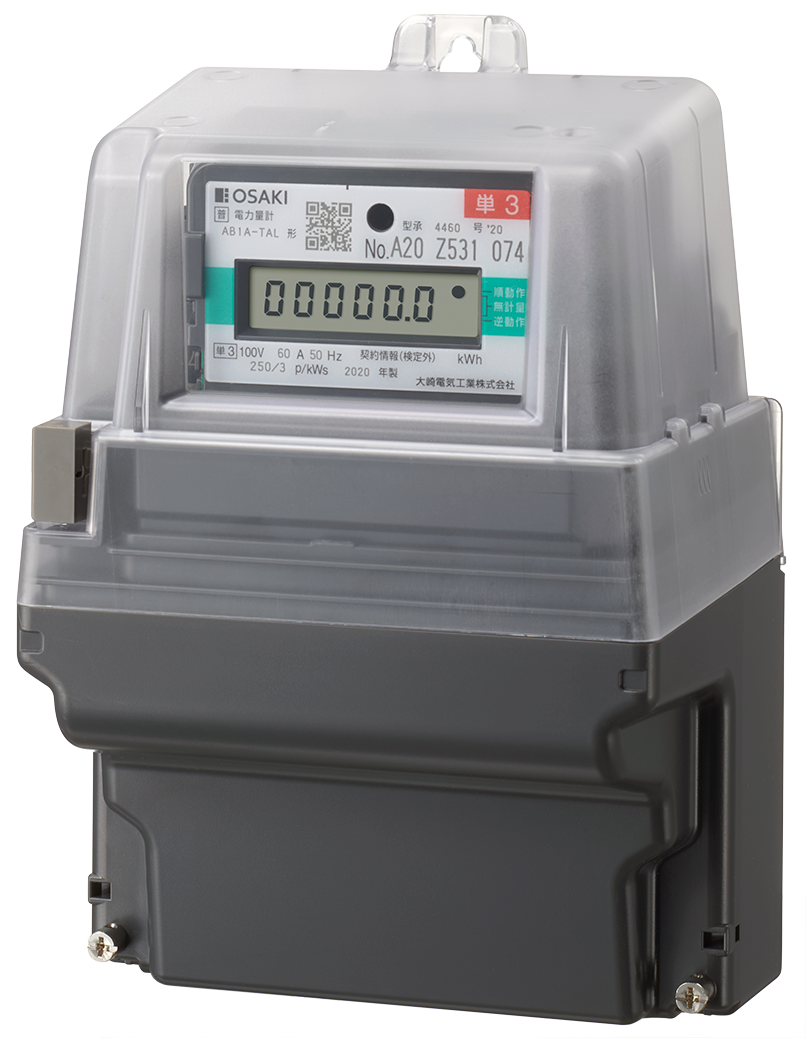

- AB1A-TAL（60A）
- スマートメーター本体に30分毎の電力使用量を45日分保存可能。
- 遠隔地からの定格アンペア値の変更や開閉操作が可能です。（AA1A-TAL、AB1A-TALのみ）
- 各種通信方式（PLC・無線）をラインアップ。
- スマートメータリングシステム専用品です。
-
カタログダウンロード
（983KB）
| 相線式 | 単相２線式 | 単相３線式 | 三相３線式 | |||
|---|---|---|---|---|---|---|
| 形名 | AA1A-TAL | AB1A-TAL | AB1A-TL | AC1A-TL | ||
| 取付・接続方式 | 表面取付・表面接続 | |||||
| 精度・耐候性能 | 普通級・普通耐候 | |||||
| 定格電圧（V） | 100 | 200 | ||||
| 定格電流（A） | 30 | 60 | 120 | 60 | 120 | |
| 定格周波数（Hz） | 50 または 60 | |||||
| 表示 | 計量値 (kWh) | 6桁LCD （整数値4桁） |
6桁LCD（整数値5桁） | |||
| 電流制限 | 設定値サイクリック表示 （負荷制限設定有効時） |
― | ||||
| 順動作 | 順潮流計量時に「点滅」 | |||||
| 逆動作 | 逆潮流計量時に「点滅」 | |||||
| 無計量 | 無計量時に順動作・逆動作マーク共に「点灯」 | |||||
| 開閉器“開”の場合は 順動作・逆動作マーク共に「点滅」 |
― | |||||
| 逆潮流 | 逆潮電力画面時に「点灯」 | |||||
| 通信機能 | 方式 | 無線（920MHｚ）、電力線（PLC）から１方式選択 | ||||
| 内容 | 現在値、30分値（順潮流・逆潮流）、 開閉設定など |
現在値、30分値（順潮流・逆潮流） | ||||
| 付属装置 | 逆回転防止装置 | 標準装備 | ||||
| 端子カバー | 標準装備 | |||||
