コンパクトベース

  1. 決められた停電時間の中で、大量の計器交換を求められる…
  2. 配線を間違えたり、増し締め忘れによる締め付け不良を招くリスクがある…
  3. 少子高齢化により現場作業員の確保が以前より大変になっている…  etc

1.コンパクトベースを用いれば、メーター交換が10数分から3分未満に!

 単純構造のため、決められた停電時間の中で計器交換をこなせる台数が増やせます。



2.計器交換時は工具レスで対応可能!

 ドライバーを使用してねじをはずし、再度取り付ける作業が必要なくなります。また押さえパーツによる計器固定のため、締め付け不良や増し締め作業が不要となり、誤配線・誤接続を防ぎます。



3.少ない班数で大量の交換工事を実現!

 計器交換の時間が短くなるため、手配する人工数を減らすことが可能で、飛躍的に作業性が向上します。

カタログダウンロード

仕様書ダウンロード

※ コンパクトベースは新機能搭載のコンパクトEMのみ使用できます



新機能搭載型コンパクトEM 対象製品:

A1GA-RLS31、A2GA-RLS31、A3GA-RLS31(発信装置付)

A1GA-TLN2r、A2GA-TLN2r、A3GA-TLN2r (カレントループ通信機能付)



誤結線検出システム

新機能搭載のコンパクトEMを使用したシステムで、施工現場のお悩み解決!

システム構成例

特長

1.チェックシート作成・自動転記

 計器情報、計量値情報等のデータをチェックシートへ自動転記。チェックシートの作成時間短縮、記入ミスを防ぎます。



2.結線・配線ミスによる誤計量の防止!

 電力量計の結線状態を判別。結線ミスによる誤計量の防止を手助けします。



3.動作確認を迅速化!

 コンパクトEMに適した電力量計配線チェック機を使用することにより、電力量確認作業を効率化します。

カタログダウンロード

仕様

専用アプリケーション 動作環境 OS:Windows10以上
JAVA 1.8 JVM インストール
Microsoft Excel 搭載
赤外線通信機器 通信方式 Bluetooth
電源 内蔵バッテリー
(Mini USB Type にて充電)
電力量計
配線チェック機
定格電圧 単相2線式:AC100V、AC200V、AC240V
単相3線式:AC100V/200V
三相3線式:AC100V、AC200V
定格周波数 50Hz/60Hz
消費電力 単相2線式:42W、160W、230W
単相3線式:170W
三相3線式:120W、470W
使用条件 -10℃~+40℃ 結露しないこと
外形寸法 本体:164(W)×250(W)×290(D)mm
電源ケーブル:2m
質量 本体:5.4kg
電源ケーブル:0.2kg

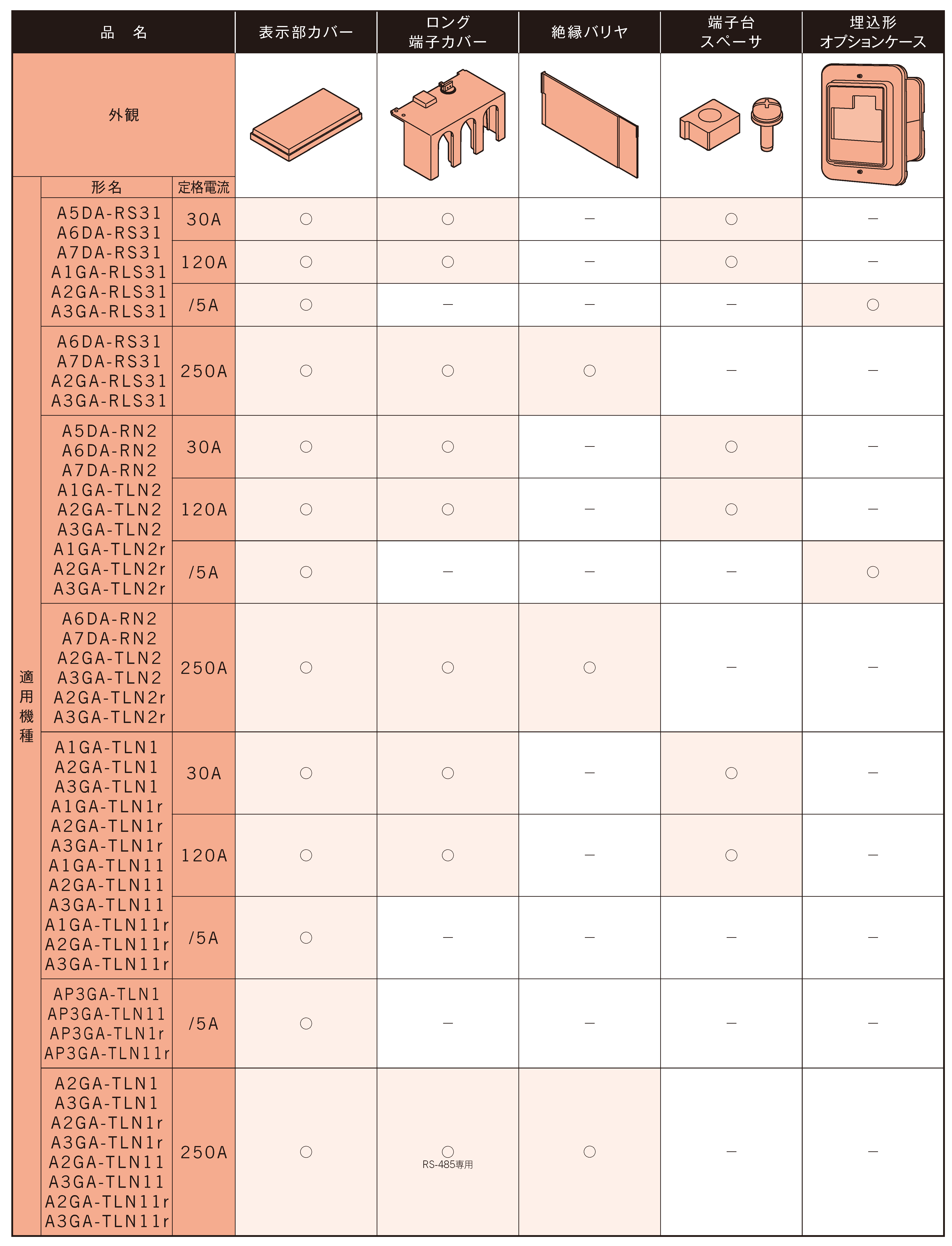

その他オプション品

表示部カバー

ロング端子カバー

絶縁バリヤ / 端子台スペーサ

埋込形オプションケース AN-C09-V

埋込形オプションケース外形寸法図(AN-C09-V)
