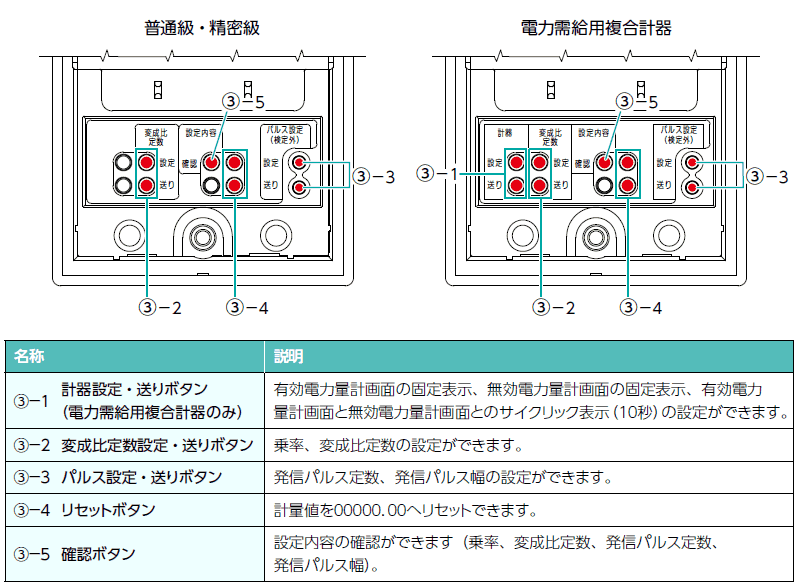

計器機種選択および出力パルス選択

複合計器は、設定値Bスイッチで、電力需給用複合計器(精密電力量計・無効電力量計)、精密電力量計、無効電力量計の機種選択、および各計器の発信パルス(1)、発信パルス(2)から出力されるパルスの種類を、同時に選択できます。

設定値B 0 1 2 3 4 5
機種選択 電力需給用複合計器 精密電力量計 無効電力量計
パルス選択 10~{n}-10~{n} 固有(1)-固有(1) 10~{n}-10~{n} 固有(1)-10~{n} 10~{n}-10~{n} 固有(1)-10~{n}
発信パルス(1) 10~{n} 固有(1) 10~{n} 固有(1) 10~{n} 固有(1)
発信パルス(2) 10~{n} 固有(1) 10~{n} 10~{n} 10~{n} 10~{n}
発信パルス(3) 固有(2) 固有(2) 固有(2) 固有(2) 固有(2) 固有(2)

●電力需給用複合計器(設定値Bポジション:0、1)
有効電力量および無効電力量を計量し計量値画面はサイクリック表示により切り替わります。
また、発信パルス(1)からは有効電力量に比例したパルスを出力し、発信パルス(2)からは無効電力量に比例したパルスを出力します。発信パルス(3)からは、有効電力量に比例した固有(2)パルスが出力されます。

●精密電力量計(設定値Bポジション:2、3)
有効電力量の表示になります。発信パルス出力は有効電力量に比例したパルスのみ出力します。

●無効電力量計(設定値Bポジション:4、5)
無効電力量の表示になります。発信パルス出力は無効電力量に比例したパルスのみ出力します。
