新旧形名比較表(電力量計(誘導形電力量計形状互換))

タイプ別 相線式 取付接続方式 形   名
現行形(電子式) 旧形(機械式)
標準(発信装置なし) 単相2線式 表面形 A5EA-R A16A ‚ A53A
A16WA ‚ A53WA
埋込形 AN-C09-V ※ A16A-V ‚ A53A-V
単相3線式 表面形 A6EA-R A26A ‚ A63A
A26WA ‚ A63WA
埋込形 AN-C09-V ※ A26A-V ‚ A63A-V
三相3線式 表面形 A7EA-R A36A ‚ A73A
A36WA ‚ A73WA
埋込形 AN-C09-V ※ A36A-V ‚ A73A-V
三相4線式 表面形 A8JA-RL A46A
パルス発信装置付 単相2線式 表面形 A5EA-RS31 A16A-K9 ‚ A53A-S9
埋込形 AN-C09-V ※ A16A-K9V ‚ A53A-S9V
単相3線式 表面形 A6EA-RS31 A26A-K9 ‚ A63A-S9
埋込形 AN-C09-V ※ A26A-K9V ‚ A63A-S9V
三相3線式 表面形 A7EA-RS31 A36A-K9 ‚ A73A-S9
埋込形 AN-C09-V ※ A36A-K9V ‚ A73A-S9V
三相4線式 表面形 A8JA-RLS31 A46A-K9

(2020年4月現在)

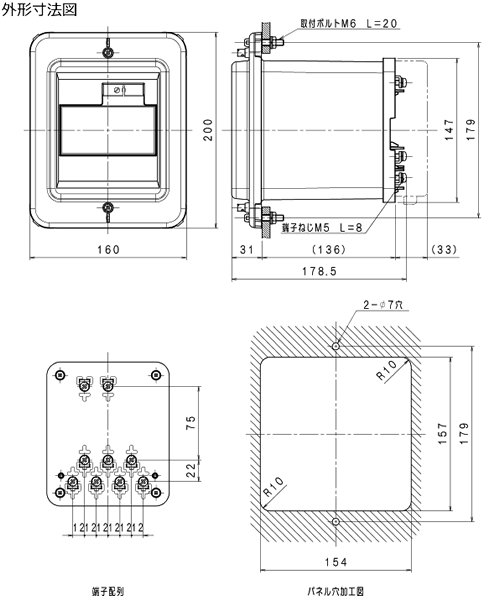

 ※AN-C09-V は、電子式電力量計コンパクトEMの埋込形オプションケースです。コンパクトEMを組み込んで使用してください。
