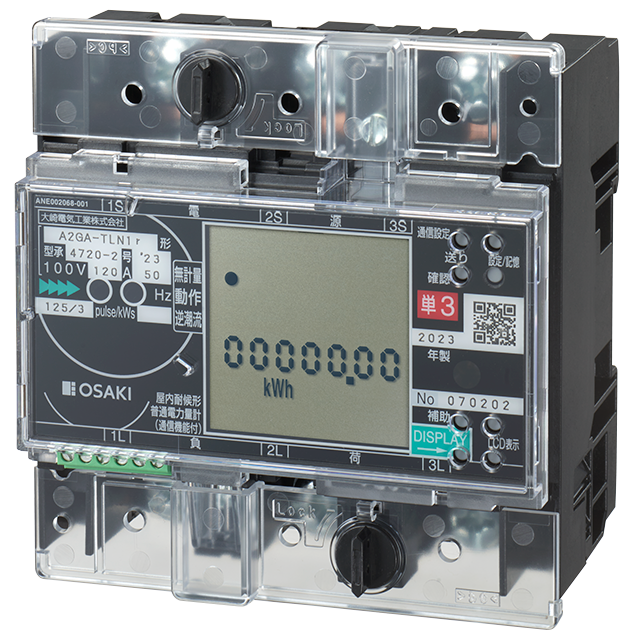

A2GA-TLN1r　(100V、120A)
拡大
A2GA-TLN1r　(100V、120A)

※双方向（順逆方向）の場合は、型名記号の末尾にある”r”が取れます。

特長

新機能を搭載、施工現場の省力化を実現！

  • RS-485に準拠した通信機能を搭載しています。RS-485通信（自社電文）により、電力量計指示値の出力が可能です。

  • 全て検定取得が可能
  • 計量値表示はLCD 表示設定ボタンにより4 方向に切り替え可能
  • 表示バックアップ機能を追加、停電時でも指針値表示が可
  • 赤外線通信を標準装備、接触式通信ポートにより計器の設定内容や計測データの読み出しが可能(オプションの赤外線通信機器が必要)
  • 30分値を44日分、1分値を35時間分記録
  • 双方向計量にも対応、1台で消費側、発電側の両方を計量可能。

お問い合わせ

FAXでのお問い合わせ：03-3443-0265 読む お問い合わせ

カタログダウンロード

仕様書ダウンロード

※通信仕様書につきましては、上部の「各種お問い合わせ」ページよりお問い合わせください。

仕様

相線式 単相2線式 単相3線式 三相3線式
形名 A1GA-TLN1r A2GA-TLN1r A3GA-TLN1r
タイプ 標準品,（BLタイプ） 標準品 標準品,（BLタイプ） 標準品 標準品,（BLタイプ） 標準品
取付・接続方式 表面取付、表面接続
定格電圧(V) 100,200,240 /100,100,200,240 100 100,200 /100,100,200
定格電流(A) 30 120 /5 30 120 250 /5 30 120 250 /5
定格周波数(Hz) 50または60（未検定品は共用）
質　量(kg) 0.4 0.3 0.5 0.9 0.3 0.5 0.9 0.3
通信インターフェース RS-485通信（自社電文）
通信方式：半二重、同期方式：調歩同期、通信コード：JISX0201（8ビット符号化文字集合）
キャラクタ構成 スタートビット 1ビット
データビット 8ビット
パリティビット 1ビット（無/偶数/奇数）　通信設定ボタンにより選択可
ストップビット 1ビット/2ビット
通信設定ボタンにより選択可・2ビットはパリティ無の場合のみ設定可
伝送速度 4800/9600/19200bps（選択設定）
通信項目 有効電力量（順潮流／逆潮流）、瞬時有効電力、力率、電流、電圧、30分値、1分値
型式承認番号（第～号） 4714-2 4716-2 4734-1 4718-2 4720-2 4722-2 4736-1 4724-2 4726-2 4728-2 4738-1
付属品 端子カバー（標準装備）

外形図





・単相2線式の場合、＊の端子ねじはありません。

※1：単相2線式に定格電流250Aはありません。

※2：試験用端子について：絶対にネジを緩めないで下さい。緩めるとと計量不良の原因となります。（当社にて締め付けた状態で出荷しております）

接続図
