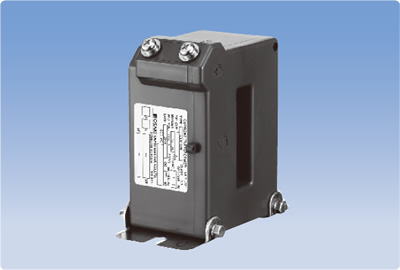

- CUR-15
- 鉄心・二次コイルをプラスチック製の外装ケースに収納した構造のため、小形・軽量で取り扱いに便利です。

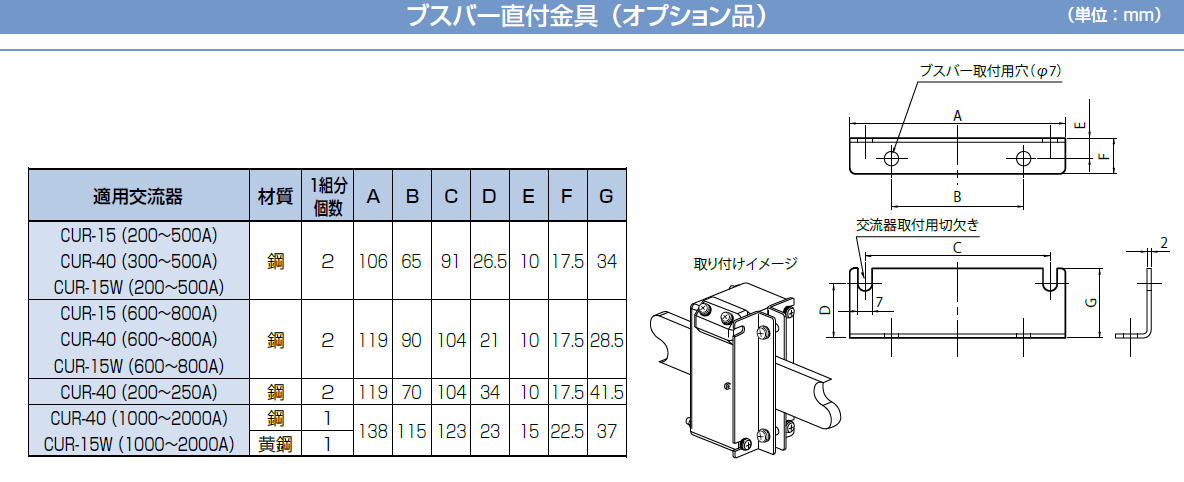

- 取付方法は縦取付、横取付、ブスバー直付の3種類から選択できます｡
- CUR-15Wは、普通電力量計と組み合わせ検定を受けることができます。
一般計器用
電力需給用
-
カタログのダウンロード
（206KB）
-
CUR-15、CUR-40
（219KB）
-
CUR-15W
（207KB）
| 形名 | 定格 一次 電流 （A） |
標準貫通 ブスバー 厚み×巾 (mm) |
定格 二次 電流 （A） |
定格 負担 （VA） |
確度 階級 （級） |
定格 周波数 （Hz） |
過電流 強度 （倍） |
最高 電圧 （V） |
検定 | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| CUR-15 | 200、250、 300 |
8×25 | 5 | 15 | 1.0 | 50･60 共用 |
40 | 1150 | 不可 | 1.3 |
| 400、500 | 8×30、50 | 1.2 | ||||||||
| 600、750 | 10×50 | 0.8 | ||||||||
| CUR-40 | 200、250 | 8×25 | 5 | 40 | 1.0 | 50･60 共用 |
40 | 1150 | 不可 | 3.3 |
| 300、400 | 5×40、50 | 1.5 | ||||||||
| 500 | 8×50 | 1.2 | ||||||||
| 600 | 8×65 | |||||||||
| 750、800 | 8×65 | 1.1 | ||||||||
| 1000、1200 | 8×100 | 1.3 | ||||||||
| 1500 | 10×100 | 1.4 | ||||||||
| 2000 | 8×100 2本 | 1.5 | ||||||||
| CUR-15W | 200、250、 300 |
8×25 | 5 | 15 | 1.0 | 50 または 60 (注) |
40 | 1150 | 可 | 1.3 |
| 400、500 | 8×30、50 | 1.2 | ||||||||
| 600、750 | 10×50 | 0.8 | ||||||||
| 800 | 8×65 | 1.1 | ||||||||
| 1000、1200 | 8×100 | 1.3 | ||||||||
| 1500 | 10×100 | 1.4 | ||||||||
| 2000 | 8×100 2本 | 1.5 |
(注)定格周波数をご指定ください。
