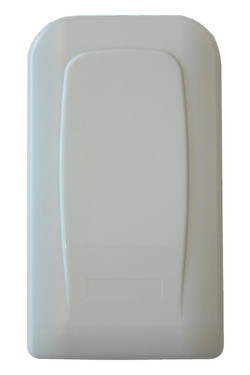

ST-04
拡大
ST-04

特長

  • 外形寸法 W109×H192×D36.5（mm）と非常にコンパクト。
  • 小容量光収容。LAN接続・FTTHニーズに最適。
  • 付属木ネジにて壁面取付可。コンパクトで軽量。
  • 最大４心まで収容可能。入出力とも光ケーブル・光コード・ドロップケーブル等に対応。
  • 内部にSCアダプタ４個を取り付け可能。責任分解点としてのコネクタ接続に対応。
  • FOコードが収納でき、内部でSCコネクタでの接続が可能。
  • 前面保守型で、トレイ１体型。多種多様なオールインワン構造。

カタログダウンロード

仕様

■筐体

項　目 仕　様
主要材質 難燃性ABS樹脂
外形寸法（㎜） W109 × H192 × D36.5
光ケーブル固定方法 インシュロックにて固定
テンションメンバ固定方法 テンションメンバホルダにてネジ止め
引き込みケーブル
接続部収納		 Φ10以下
多心用保護スリーブ：2個
単心用保護スリーブ：4個
SCアダプタ収納 SCアダプタ：4個
FOコード収納 1本　（分岐部Φ8）
取付け部 2点ネジ止め　Φ5穴
重量 168g

■付属品

項　目 仕　様
取り付けネジ 木ネジ　2個
インシュロック 6個
SCアダプタ（オプション） 単心用SCアダプタ　4個
FOコード（オプション） 4心FOコード　1本
識別チューブ（オプション） シリコンチューブ　1式

外形図
