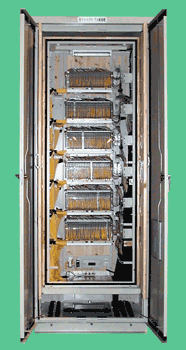

GODF-2400A
拡大
GODF-2400A

特長

  • 屋内型高密度光配線盤の作業性の良さをそのまま継承
  • 筐体の構成を二重構造とし、防水性を確保
  • 内筐体には吸湿効果に優れた檜集成材（防腐・防蟻処理済）を採用
  • 防水試験については、ＪＩＳ C 0920のIP4基準をクリア
  • ケーブルの引き込みは、右側または左側の2種類
  • 一人でも取り付けが簡単な雨天作業用のテントをオプションとして準備

仕様

＜本体＞



形名 GODF-2400A
外筐体寸法(mm) 1000(W)×650(D)×2750(H)　材質 ： SUS304
内筐体寸法(mm) 860(W)×504(D)×2235(H)　材質 ： 檜集成材（防腐・防蟻処理済み）
収容心線数 最大3000心
ケーブル導入数 最大24条（φ14～φ23）
線路成端ユニット 最大6ユニット
線路成端トレイ 4心テープ×5本=20心/トレイ　最大25トレイ/ユニット（500心/ユニット）
対応アダプタ SC2、MU

＜作業用テント＞ ※オプション

生地 ポリエチレン（透明）
寸法(mm) 1150(W)×1260(D)×2700(H)
支持方法 テント用支持パイプ
固定方法 専用固定用錘
作業空間(mm) 1100(W)×1060(D)×2700(H)
質量 5kg

外形図

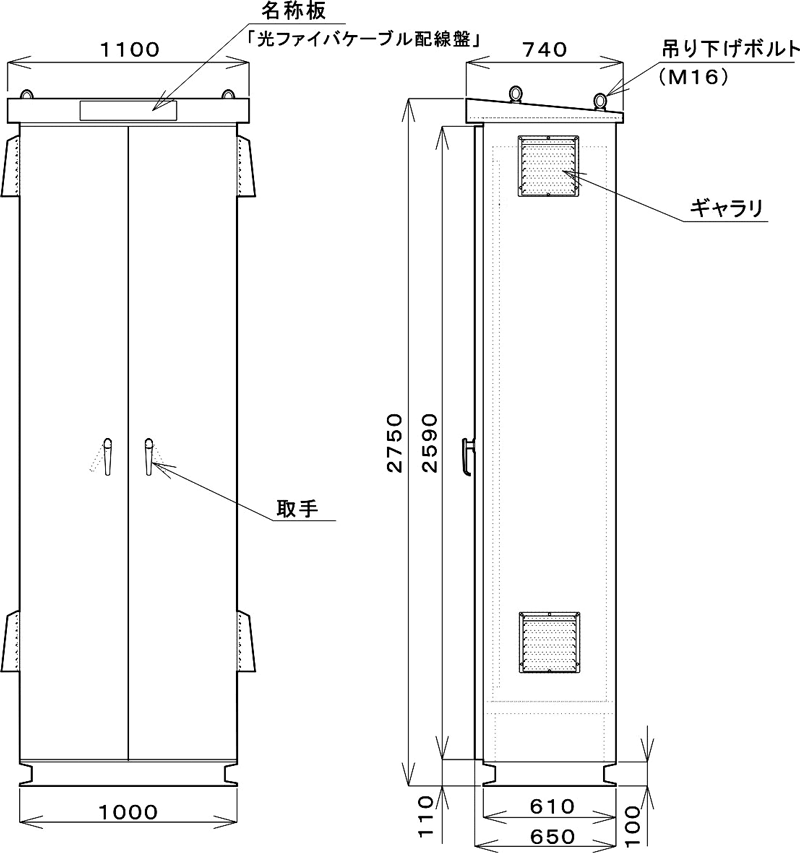

＜筐体外観＞

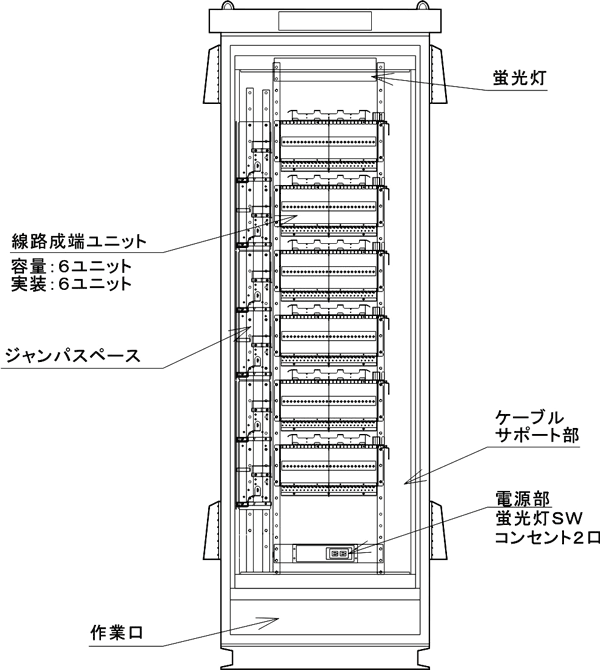

＜筐体内観＞

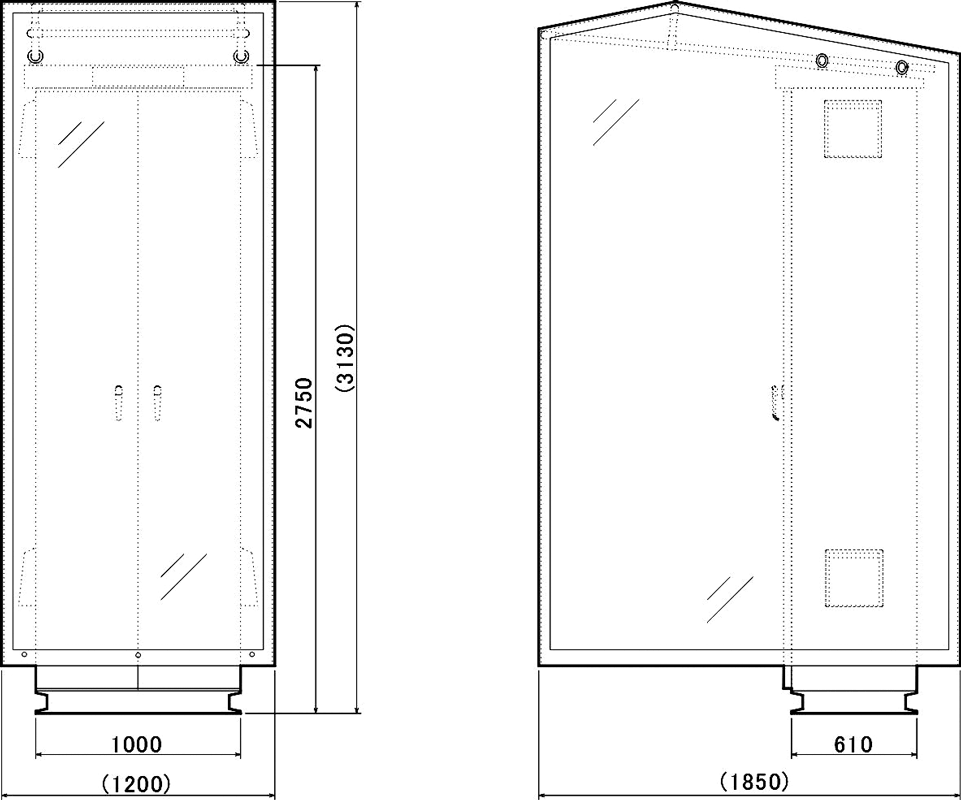

＜作業用テントの外観＞
