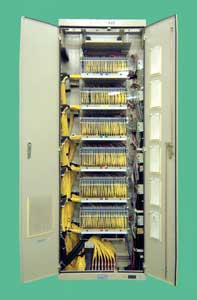

ODF-2400
拡大
ODF-2400

特長

  • 線路成端トレイを縦型配置にし、光ジャンパコードφ1.5を標準とすることで、高密度化を実現
  • 線路成端トレイは光コネクタ心線部をプレ配線し、融着接続部をセパレートした構造により、作業性と安全性を大幅に向上
  • ジャンパコードの整線作業を容易にするため、線路成端ユニットのコードダクト部を上下可動式にして作業性を向上
  • 融着作業時のスペース確保、および作業性の向上のため、折り畳み式の作業台を準備



※屋外型の筐体も対応可能です。
※SC、およびFCアダプタにも対応可能です。その場合8心／トレイです。

カタログダウンロード

仕様

形名 GODF-2400 GODF-1200
筐体寸法(mm) 780(W)×350(D)×2300(H) 780(W)×350(D)×1400(H)
収容心線数 最大3000心 最大1500心
ケーブル導入方向 架上　または　架下　※ご注文時に指定
ケーブル導入数 最大24条（φ14～φ23） 最大8条（φ14～φ23）
線路成端ユニット 最大6ユニット 最大3ユニット
線路成端トレイ 4心テープ×5本＝20心／トレイ、最大25トレイ／ユニット（500心／ユニット）
対応アダプタ SC2、MU

外形図

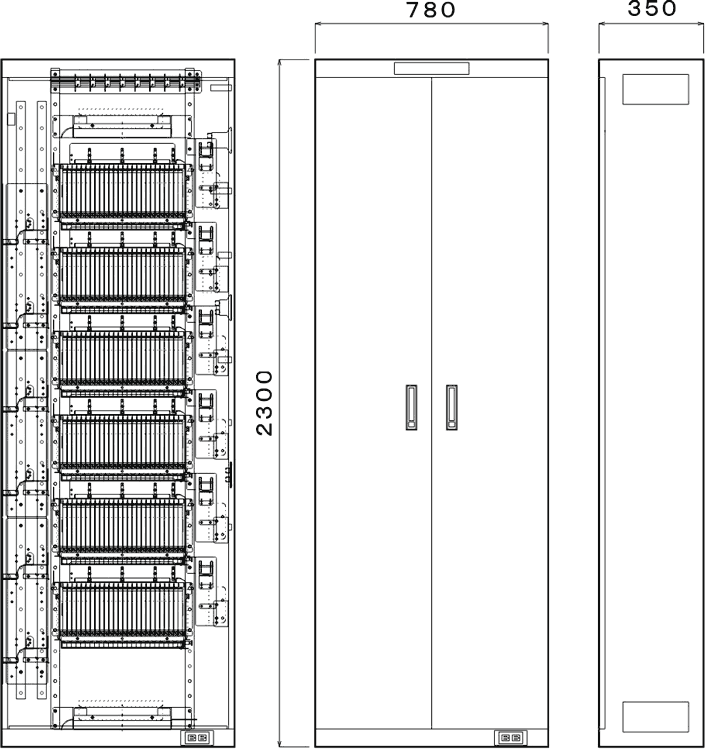

  • GODF-2400

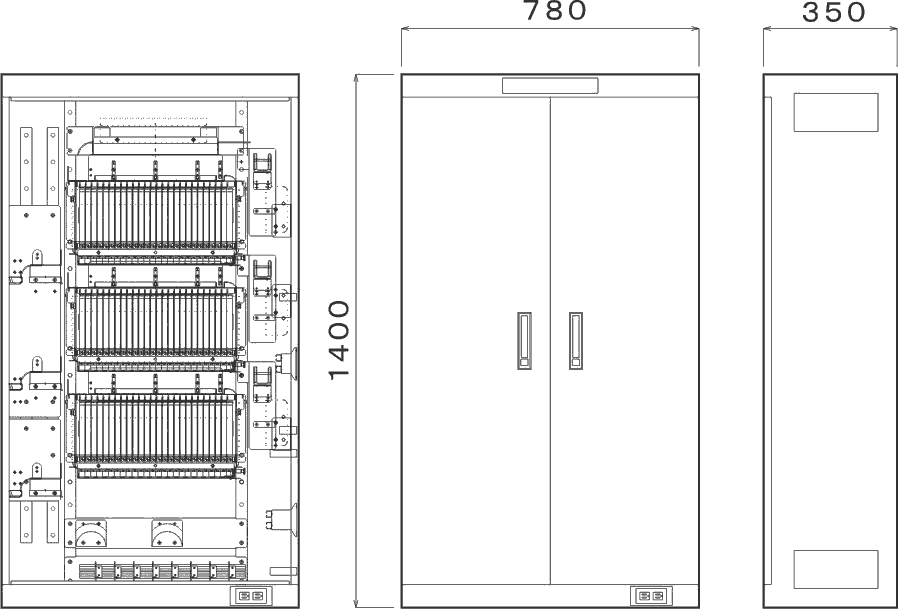

  • GODF-1200
