特長

  • 軽量で屋外敷設が可能
    屋外被覆PEタイプ。軽量で敷設が簡単です。
  • 温度変化に強い (-25℃~+75℃)
  • 側圧に強い
    幅50mmの平板で約1トンの圧縮荷重を掛けた試験でも伝送損失増がなく高品質伝送が可能です。
  • 鳥獣からしっかり防護
    鳥獣対策も万全。ピコケーブルの金属ピコチューブが完璧に光ファイバを守ります。
  • 心数は単心~24心までご用意しております。またSM、GIといった複合タイプの製作も可能です。

各種お問い合わせ

FAXでのお問い合わせ:03-3443-7262 読む 各種お問い合わせ

カタログダウンロード

仕様

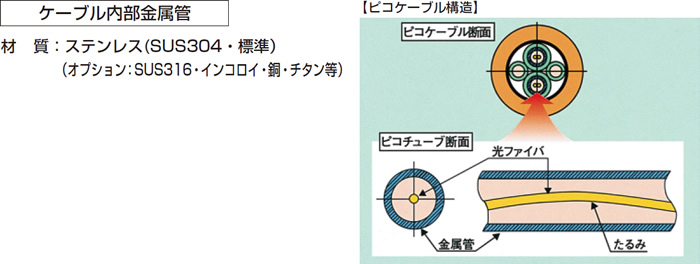

ケーブル内部金属管
材質:ステンレス(SUS304・標準)
(オプション:SUS316・インコロイ・銅・チタン等)

<ピコケーブルの構造>

~ピコケーブルと一般光ケーブルとの比較~

  ピコケーブル
(2心)

一般光ケーブル
(アルミラップ、
2心ケーブル)

許容張力(kgf)

100 75

許容側力
(kgf/mm)

500/50 100/50

許容曲げ半径
(mm)

50 100

ケーブル外径
(mm)

約8.0 約11

ケーブル重量
(kg/km)

約75 約100

外形図

  • ご注文の際、L2およびL3のコネクタと口出し長をご指定ください。
  • ケーブル部の長さ10m以上での製作となります。
