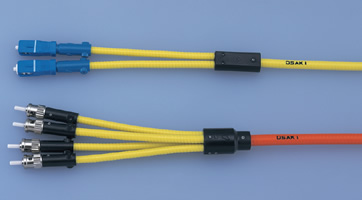

特長

  • ステンレスのフレキシブル管に難燃PVC皮膜処理を施し、光ファイバを強固かつ、しなやかに保護します。
  • 心数は単心~24心までご用意しております。またSM、GIといった複合タイプの製作も可能です。

各種お問い合わせ

FAXでのお問い合わせ:03-3443-7262 読む 各種お問い合わせ

カタログダウンロード

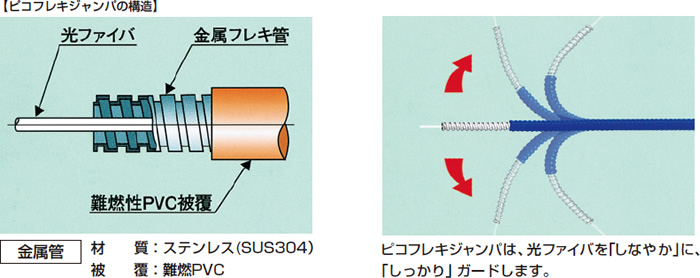

仕様

金属管
材質:ステンレス(SUS304)
被覆:難燃PVC



~ピコフレキジャンパと一般光コードとの比較~



ピコフレキ
ジャンパ

一般
光コード

許容張力
(kgf)

15 20(ケブラ入り)

コネクタ
(XYZ軸)
(kgf)

10 X軸3kgf
参考値

許容側力
(kgf/mm)

250/50 データなし

許容曲げ半径
(mm)

40 45

ケーブル直径
(mm)

3.5(KSP-1.5N) 2.8

ケーブル重量
(kg/km)

約25 7

外形図

  • ご注文の際、L2およびL3のコネクタと口出し長をご指定ください。
