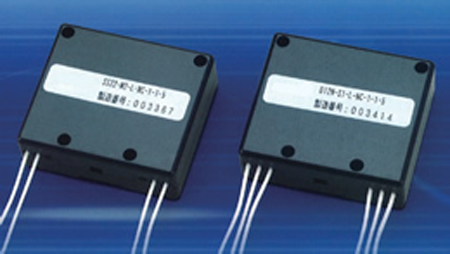

特長

ユニークな機構で、高性能を実現

  • 低挿入損失
  • SMF、MMF対応
  • 1×2、2×2、Dual 1×2
  • 光路に接着剤不使用
  • 低反射減衰量
  • 小型化(入出力同サイドタイプ)

用途

  • 光ファイバコンポーネント試験装置
  • チャンネル選択
  • ファイバーチャンネルプロテクション
  • 光信号経路指示
  • ROADM
  • FDDIスイッチ
  • プロテクションモジュール(線路の冗長化、機器の保護)
  • TX/RX Standbyのリングアプリケーション

お問い合わせ

FAXでのお問い合わせ:03-3443-0265 読む お問い合わせ

カタログダウンロード

仕様

項 目 仕 様
特性 単位 シングルモード マルチモード 備 考
ファイバ (μm) 9/125 50/125 62.5/125も対応可
ファイバコード (μm) 900 900 3mmコードも対応可
挿入損失(注)1550nm (dB) ≦0.6(0.25) ()内は代表値
挿入損失(注)1310nm (dB) ≦0.6(0.25) ≦0.25(0.10) ()内は代表値
挿入損失(注)850nm (dB) ≦0.30(0.15) ()内は代表値
スイッチング時間 (msec) ≦12(7) ()内は代表値
反射減衰量 (dB) ≧50(60) ()内は代表値
クロストーク (dB) ≦-70
温度安定性ΔIL (dB) ±0.3 最大(0~70℃)
Lifetime Drift (dB) ±0.2 最大@107サイクル
繰り返し特性 (dB) ≦0.01
耐パワー特性 (dBm) ≦+20 ≦+23 最大
動作温度範囲 (℃) 0~70℃
保存温度範囲 (℃) -30~70℃
湿度 (%) 90 結露無きこと
振動特性 (G) 20 最大(動作時)
衝撃特性 (G) 50 最大(非動作時)
スイッチ駆動   5V/50mA or 3V/86mA
スイッチ電圧 (V) 4.2~6.0 or 2.5~4.0
ハウジング寸法 (mm) 41(W)×36(D)×14(H)

(注)コネクタなしの場合の挿入損失

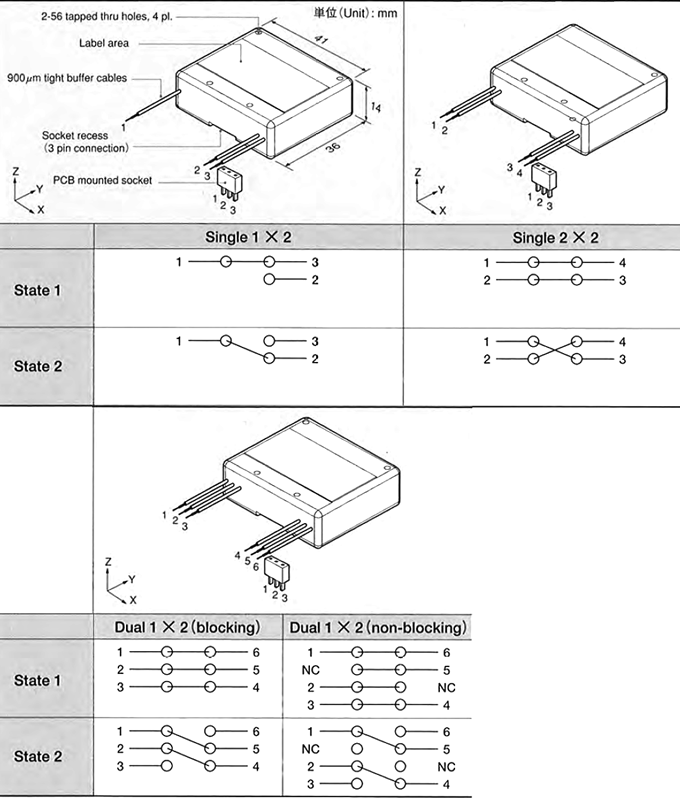

外形図
