- TYE7-1WD
- 無通電状態で設定…取付前、通電前の設定が可能
- カレンダー機能・閏年自動補正機能搭載
- 週単位のプログラム制御
- 見やすい大型液晶表示器
- 手動による入／切操作が可能
- 夏時間制(サマータイム)対応
-
カタログダウンロード
（356KB）
-
TYE7-1WD
（2,520KB）
| 形 名 | TYE7-1WD | |
|---|---|---|
| 制御種類 | 24時間制御 | |
| 制御周期 | 週間 | |
| 電源 | 定格電圧 | AC100-200V共用 (AC80～240V) |
| 周波数 | 50/60Hz共用 | |
| 消費電力 | AC200V/60Hz時 2.5VA以下（1W以下） | |
| 時計部 | 時刻表示 | 24時間制 (0時00分～23時59分) |
| 精度 | 月差±15秒以内 (周囲温度25℃において) | |
| 設定 | 動作数 | 各可変パターンごとに最大10動作(｢入｣｢切｣組合せ) |
| カレンダ・時計 | 曜日、時、分 | |
| 設定単位 | 1分 | |
| 最小設定間隔 | 1分 | |
| 出力 | 出力回路数 | 1回路（無電圧C接点） |
| 出力方式 | 単極双投 | |
| 別回路(無電圧) | ||
| 接点容量 | 抵抗負荷：AC250V 15A以下 または DC30V 15A以下 | |
| 誘導負荷：AC250V 2A以内 （COSφ=0.4以上） またはDC30V 2A以内（L/R=7ms以下） |
||
| 停電補償 | 累積停電期間：5年 | |
| 使用温度範囲 | -10℃～+50℃ | |
| 使用湿度範囲 | 85％以下(結露、氷結しないこと) | |
| 質 量 | 約190g | |

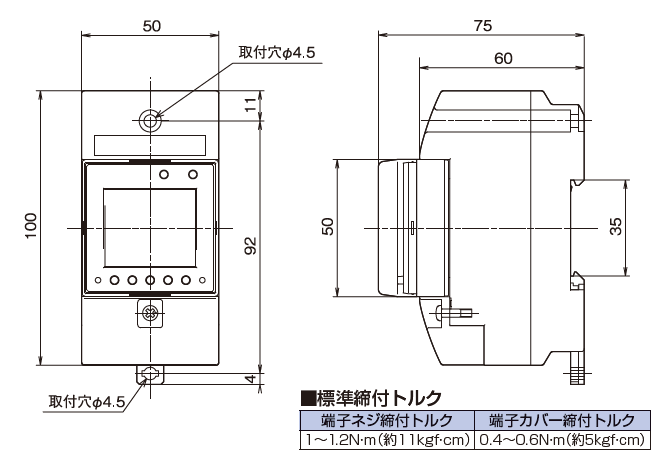

| 外形寸法(mm) | 50(W)×100(H)×75(D） | |
| 取付方法 | 協約取付、IECレール取付、表面取付共用 | |
＜タイムスイッチの寿命について＞
当社タイムスイッチの寿命は、おおよそ次の通りです。●接点開閉回数：約20,000回、●使用年数：約5年
上記のいずれかに達した場合は、新品に交換されることをおすすめします。
祝日で全日OFFにしたいときなどは、その日の制御を休止させることができます。（下の例では水曜日）
（毎週全日OFFにしたいときは、最初からその曜日に「OFF」のパターンP0を割り振ります。）
パターン0（P0）…全日OFFプログラム
パターン1（P1）…「ON」「OFF」プログラム設定（各パターンごとに最大10動作）
パターン2（P2）…「ON」「OFF」プログラム設定（各パターンごとに最大10動作）
パターン3（P3）…全日ONプログラム
この4つのパターンを曜日ごとに割り振ります。
