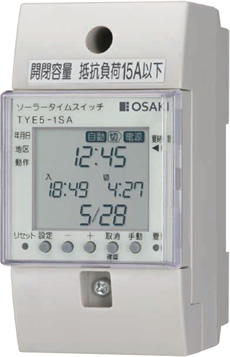

- TYE5-1SA
- コンパクトサイズでも抵抗負荷15Aに対応
- 表示部回転機構…常に正面から読み取りが可能
- 日出、日没時刻によらず定時でのＯＮ、ＯＦＦ制御も可能
- うるう年自動補正機能
- 停電補償機能…累積停電期間５年を補償（リチウム１次電池使用）
- 電圧（ＡＣ１００Ｖ／２００Ｖ）、周波数（５０／６０Ｈｚ）の共用タイプ
- 手動による入／切操作が可能
- 無通電状態で設定…取付前、通電前の設定が可能
- 夏時間制(サマータイム)対応
-
カタログのダウンロード
（866KB）
-
TYE5-1SA、TYE5-1SAK
（1,002KB）
| 形 名 |
TYE5-1SA |
TYE5-1SAK |
|
|---|---|---|---|
| 制御周期 | 24時間 | ||
| ソーラー機能 | 有 | ||
| 電源 | 定格電圧 | AC100-200V共用 (AC80V～240V) | |
| 周波数 | 50/60Hz共用 | ||
| 消費電力 | 2W以下(AC200V 60Hz時) | ||
| 時計部 | 時刻表示 | 24時間制 (0時00分～23時59分) | |
| 精度 | 電源周波数に依存 | ||
| 設定 | 動作数 | 最大2動作 (日没｢入｣,夜間定時｢切｣, 早朝定時｢入｣,日出｢切｣) |
|
| カレンダ・時計 | 年、月、日、時、分 | ||
| 使用地区 | 全国10地区より1地区を選択 | ||
| 調整時間 | 日没・日出時刻に対してそれぞれ±99分 | ||
| 定時制御 | 夜間定時｢切｣、早朝定時｢入｣各1回 | ||
| タイマー動作 | 1動作(任意時刻の｢入｣｢切｣組合せ) | ||
| 設定単位 | 1分 | ||
| 最小設定間隔 | 1分 | ||
| 出力 | 出力回路数 | 1回路 | |
| 出力方式 | 単極双投 別回路(無電圧) |
単極双投 同一回路(有電圧) |
|
| 接点容量 |
抵抗負荷：AC250V 15A以下 またはDC24V 15A以下 誘導負荷：AC250V 2A以内（COSφ=0.4以上） |
抵抗負荷：定格電源電圧で15A以下 誘導負荷：定格電源電圧で2A以内（COSφ=0.4以上） |
|
| 停電補償 | 累積停電期間：5年（周囲温度25℃） | ||
| 使用温度範囲 | -10℃～+50℃ | ||
| 使用湿度範囲 | 85％以下(結露、氷結しないこと) | ||
| 質量 | 約200g | ||
| 外形寸法(mm) | 50(W)×100(H)×75(D） | ||
| 取付方法 | 協約形取付、IECレール取付、ねじ取付共用 | ||
＜タイムスイッチの寿命について＞
当社タイムスイッチの寿命は、おおよそ次の通りです。●接点開閉回数：約20,000回、●使用年数：約5年
上記のいずれかに達した場合は、新品に交換されることをおすすめします。
