15A・1回路　

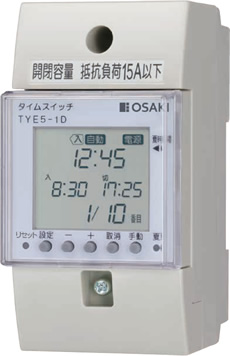

TYE5-1D、TYE5-1DK

• コンパクトサイズでも抵抗負荷15Aに対応
• 表示部回転機構…常に正面から読み取りが可能
• 停電補償機能…累積停電期間５年を補償（リチウム１次電池使用）
• 電圧（ＡＣ１００Ｖ／２００Ｖ）、周波数（５０／６０Ｈｚ）の共用タイプ
• 見やすい大型液晶表示器
• 手動による入／切操作が可能
• 無通電状態で設定…取付前、通電前の設定が可能
• 夏時間制(サマータイム)対応

形　　　名		TYE5-1D	TYE5-1DK
制御周期		24時間
ソーラー機能		－
電源	定格電圧	AC100V、200V共用 (AC80V～240V)
	周波数	50/60Hz共用
	消費電力	2W以下(AC200V 60Hz時)
時計部	時刻表示	24時間制 (0時00分～23時59分)
	精度	電源周波数に依存
設定	動作数	最大10動作(｢入｣｢切｣組合せ)
	カレンダ・時計	時、分
	設定単位	1分
	最小設定間隔	1分
出力	出力回路数	1回路
	出力方式	単極双投  別回路(無電圧)	単極双投  同一回路(有電圧)
	接点容量	抵抗負荷：AC250V 15A以下 または DC24V 15A以下 誘導負荷：AC250V 2A以内（COSφ=0.4以上）	抵抗負荷：定格電源電圧で15A以下 誘導負荷：定格電源電圧で2A以内（COSφ=0.4以上）
停電補償		累積停電期間：5年（周囲温度25℃）
使用温度範囲		-10℃～+50℃
使用湿度範囲		85％以下(結露、氷結しないこと)
質　　量		約200g
外形寸法(mm)		50(W)×100(H)×75(D）
取付方法		協約形取付、IECレール取付、ねじ取付共用

＜タイムスイッチの寿命について＞
当社タイムスイッチの寿命は、おおよそ次の通りです。●接点開閉回数：約20,000回、●使用年数：約5年
上記のいずれかに達した場合は、新品に交換されることをおすすめします。
