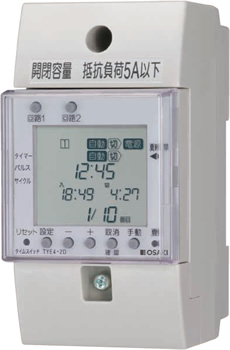

- TYE4-2D
- 独立2回路出力
2回路の出力は独立形で、1台で2種類の制御が可能です。 - パルス出力やサイクル制御が可能(1回路のみ)
ON設定時刻から1～90秒間の任意の時間だけ、ONにできるパルス出力機能や、ON時間帯において任意に設定したサイクル（ON時間、OFF時間各1～90分間）で繰り返し制御が可能ですので、幅広い用途に使用できます。 - 自動復帰機能
運転モード以外のモードにおいて3分間以上スイッチ操作を行わなかった場合は、自動的に運転モードに戻りますので、モード切替忘れ等による誤操作防止にも役立ちます。 - 表示部回転機構…常に正面から読み取りが可能
- 停電補償機能…累積停電期間５年を補償（リチウム１次電池使用）
- 電圧（ＡＣ１００Ｖ／２００Ｖ）、周波数（５０／６０Ｈｚ）の共用タイプ
- 見やすい大型液晶表示器
- 手動による入／切操作が可能
- 無通電状態で設定…取付前、通電前の設定が可能
-
カタログのダウンロード
（814KB）
-
TYE4-2D
（901KB）
| 形 名 |
TYE4-2D |
|
|---|---|---|
| 制御周期 | 24時間 | |
| ソーラー機能 | － | |
| 電源 | 定格電圧 | AC100V、200V共用 (AC80V～240V) |
| 周波数 | 50/60Hz共用 | |
| 消費電力 | 3.5VA（1W）以下（AC200V 60Hz時） | |
| 時計部 | 時刻表示 | 24時間制 (0時00分～23時59分) |
| 精度 | 月差±15秒以内 (周囲温度25℃において) | |
| 設定 | 動作数 | ２回路合計で最大20動作(｢入｣｢切｣組合せ) |
| カレンダ・時計 | 曜日、時、分 | |
| 設定単位 | 1分（サイクル1～90分、パルス1～90秒） | |
| 最小設定間隔 | 1分 | |
| サイクル制御 | 有（ON、OFF時間 各1～90分） | |
| パルス出力 | 有（1～90秒） | |
| 出力 | 出力回路数 | 2回路（無電圧ｃ接点） |
| 出力方式 | 単極双投 ×２ 別回路 |
|
| 接点容量 | 抵抗負荷：AC250V 5A以下 または DC30V 5A以下 誘導負荷：AC250V 2A以内 （COSφ=0.4以上）または DC30V 2A以内（L/R=7ms以下） |
|
| 停電補償 | 累積停電期間：5年（周囲温度25℃） | |
| 使用温度範囲 | -10℃～+50℃ | |
| 使用湿度範囲 | 85％以下(結露、氷結しないこと) | |
| 質 量 | 約200g | |
| 外形寸法(mm) | 50(W)×100(H)×75(D） | |
| 取付方法 | 協約形取付、IECレール取付、ねじ取付共用 | |
＜タイムスイッチの寿命について＞当社タイムスイッチの寿命は、おおよそ次の通りです。●接点開閉回数：約20,000回、●使用年数：約5年
上記のいずれかに達した場合は、新品に交換されることをおすすめします。
