125A

350A

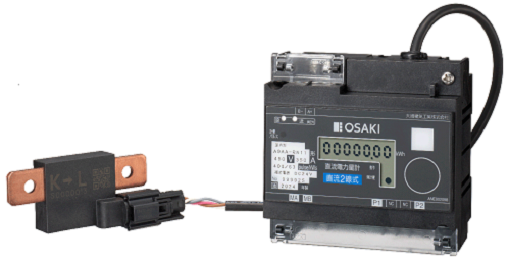

非常にコンパクトで、さまざまな設置場所に柔軟に対応
- 定格電圧450V、定格電流125A(最大150A)、350A(最大400A)で、直流機器やEV充電器の直流電力量の計量・管理に対応
- 小型、かつ本体と電流センサーは1.5mのケーブルで接続されているため、様々な設置環境に対応可能
- RS-485通信機能付き
- 特定計量制度の届出をすることで、取引・証明に使用可能(公差階級 n3)
- 直流電力の管理、課金
- EV急速充電器の充電量計量など
-
A9AA-RN11 (908KB)
線式 | 直流2線式 | |||||
---|---|---|---|---|---|---|
形名 | A9AA-RN11 | |||||
取付・接続方式 | 表面取付(ねじ取付またはIEC35mmレール) ・ 表面接続 | |||||
定格電圧(V) | 計測電圧 | DC450 | ||||
補助電源 | DC24 | |||||
定格電流(A) | DC125(最大150) | DC350(最大400) | ||||
電力損失(W) | 計測電圧(P1、P2)※1 | 0.2 | 0.43 | |||
補助電源(MA、MB)※1 | 1.8 | 0.42 | ||||
電流センサー | - | 9以下 | ||||
回路数 | 1ch | |||||
通信機能 | RS-485/Modbus(RTU) | |||||
公差※2 | 2.0%以下(使用中の公差3.0%以下) | |||||
質量 |
0.39kg (本体:約0.27kg、センサ・ケーブル:0.12kg) |
0.4kg (本体:約0.27kg、センサ・ケーブル:0.13kg) |
※1:定格電流時の実測値であり保証値ではありません
※2:特定計量制度での公差階級n3

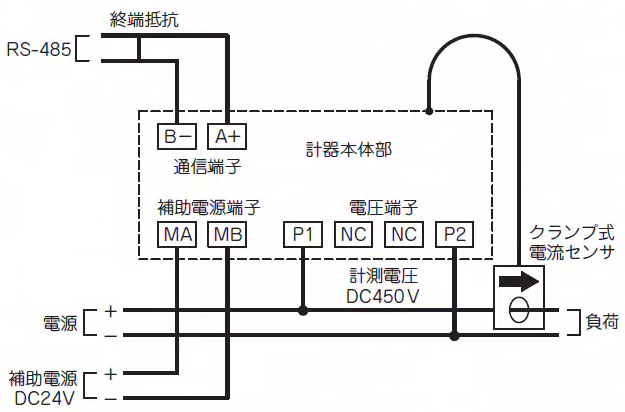

125A

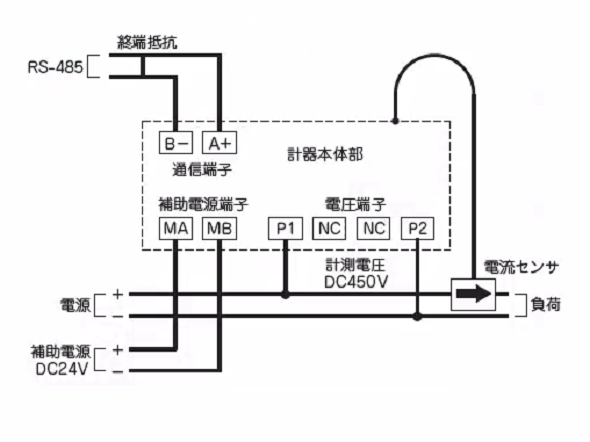

350A

125A

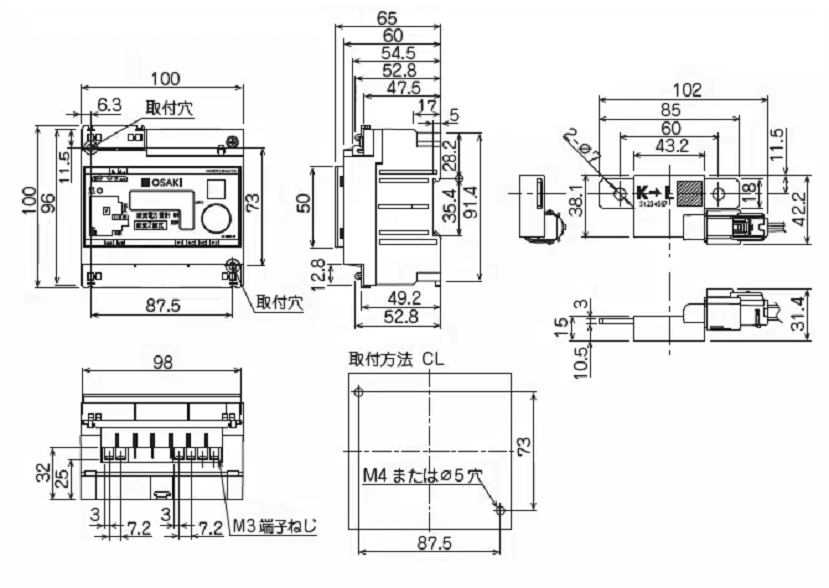

350A
