- 計量法に準拠しています。
- 日本電気計器検定所の型式承認を取得しております

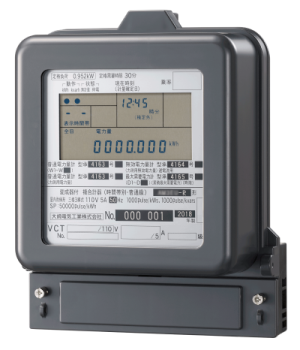

- 電力会社に納入されている計器と同じ計量表示・精度をもつ電力需給用複合計器です。
ＩＰＰプラント、大規模太陽光発電、コジェネシステムなどの売電用メータとしての取引証明用。パルス検出器との組み合わせによるデマンド制御等の電力管理用途に適しています。
-
カタログのダウンロード
（1,531KB）
| 相線式 | 三相3線式 | ||
|---|---|---|---|
| 階級 | 普通級 | 精密級 | 特別精密級 |

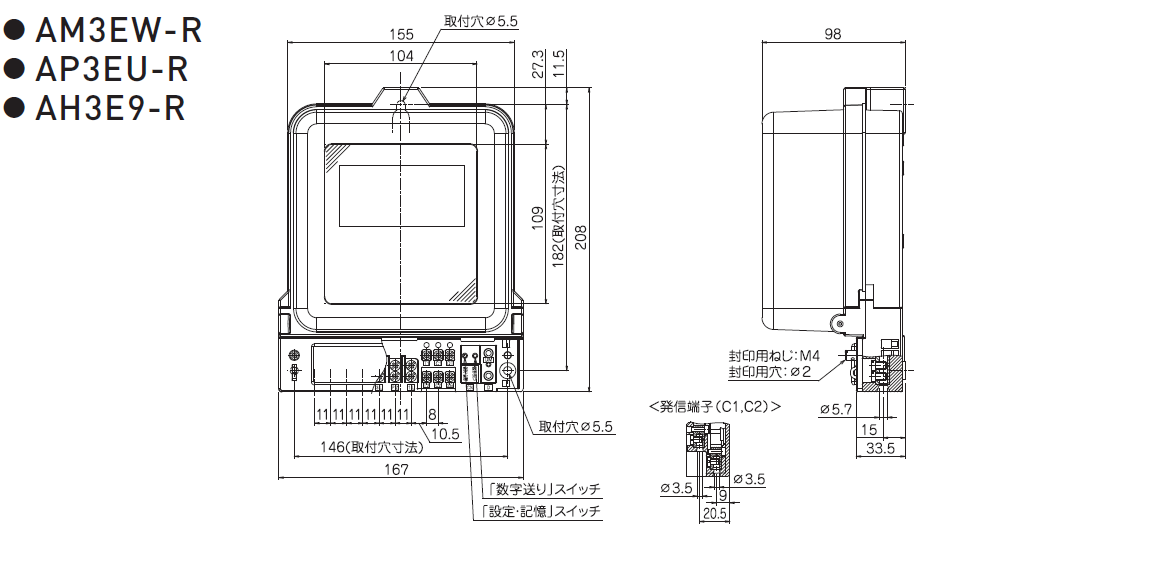

| 形名 | AM3EW-R | AP3EU-R | AH3E9-R |
| 内蔵計器 | 普通電力量計 （全日電力量測定用） |
精密電力量計 （全日電力量測定用） |
特別精密電力量計 （全日電力量測定用） |
| 普通電力量計 （昼間力率測定用） |
|||
| 無効電力量計 （昼間力率測定用） |
|||
| 最大需要電力計 | |||
| 取付・接続方式 | 表面取付・表面接続 | ||
| 定格電圧(Ｖ) | /110 | ||
| 定格電流(Ａ) | /5 | ||
| 乗率 | 合変倍、10べき倍、D倍 | ||
| 表示画面 | 現在画面、検針画面、設定画面 | ||
| 画面切替 | サイクリック表示 | ||
| 需要時限 | 30分 | ||
| 力測時間帯 | 8時～22時（出荷時設定により変更可能） | ||
| 検針日 | 1日から31日までのいずれかを設定 | ||
|
出力パルス定数 （pulse/kWh） |
50,000 | 2,000または50,000 | |
| 定格周波数(Hz) | 50または60 | ||
| 電圧回路 | 皮相電力 9.0VA以下、電力損失 －W | ||
| 電流回路 | 皮相電力 0.2VA以下、電力損失 －W | ||
| 質量（kg） | 1.3 | ||
| 端子カバー | 標準装備 | ||
※本計器をご利用の場合、別途パルス検出器が必要となります。
