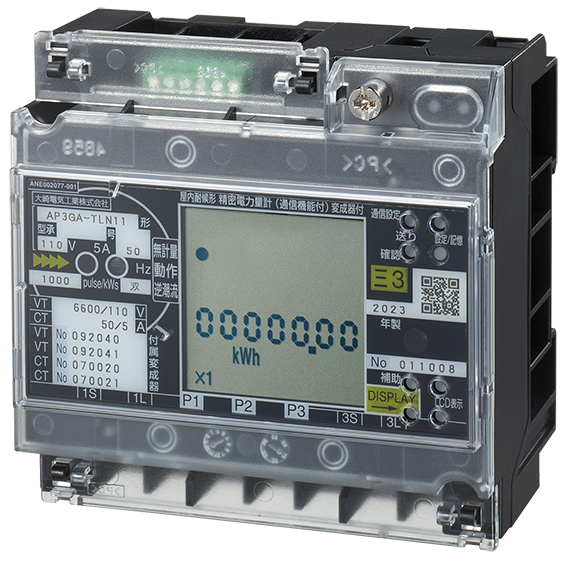

- AP3GA-TLN11 (/110V、/5A)
※双方向(順逆方向)の場合は、型名記号の末尾にある”r”が取れます。
- AP3GA-TLN1r :RS-485通信機能付/自社電文
- AP3GA-TLN11r:RS-485通信機能付/Modbus電文
新機能を搭載、施工現場の省力化を実現!
-
RS-485に準拠した通信機能を搭載しています。RS-485通信(自社電文/Modbus電文)により、電力量計指示値の出力が可能です。
- 全て検定取得が可能
- 計量値表示はLCD 表示設定ボタンにより4 方向に切り替え可能
- 表示バックアップ機能を追加、停電時でも指針値表示が可
- 赤外線通信を標準装備、接触式通信ポートにより計器の設定内容や計測データの読み出しが可能(オプションの赤外線通信機器が必要)
- 30分値を44日分、1分値を35時間分記録
- 双方向計量にも対応、1台で消費側、発電側の両方を計量可能。
-
コンパクトEM (10,132KB)
-
AP3GA-TLN1r、AP3GA-TLN11r (4,909KB)
※通信仕様書につきましては、上部の「各種お問い合わせ」ページよりお問い合わせください。
相線式 | 三相3線式 | ||||
---|---|---|---|---|---|
形名 | AP3GA-TLN1r | AP3GA-TLN11r | |||
タイプ | 標準品 | ||||
取付・接続方式 | 表面取付、表面接続 | ||||
定格電圧(V) | /110 | ||||
定格電流(A) | /5 | ||||
定格周波数(Hz) | 50または60(未検定品は共用) | ||||
質 量(kg) | 0.3 | ||||
通信インターフェース | RS-485通信(自社電文) | RS-485通信( Modbus RTU ) | |||
通信方式:半二重、同期方式:調歩同期 | |||||
通信コード | JISX0201(8ビット符号化文字集合) | HEX | |||
キャラクタ構成 | スタートビット | 1ビット | |||
データビット | 8ビット | ||||
パリティビット | 1ビット(無/偶数/奇数) 通信設定ボタンにより選択可 | ||||
ストップビット | 1ビット/2ビット 通信設定ボタンにより選択可・2ビットはパリティ無の場合のみ設定可 |
||||
伝送速度 | 4800/9600/19200bps(選択設定) | ||||
通信項目 | 有効電力量(順潮流/逆潮流)、瞬時有効電力、力率、電流、電圧、30分値、1分値 | ||||
付属品 | 端子カバー(標準装備) |
