- A1GA-TLN2 (100V 30A)
※ 形名について：双方向（順逆方向）の場合は、形名記号の末尾にある“r”が取れます。
新機能を搭載、施工現場の省力化を実現！
- 全て検定取得が可能
- 計量値表示はLCD 表示設定ボタンにより4 方向に切り替え可能
- 表示バックアップ機能を追加、停電時でも指針値表示が可
- 赤外線通信を標準装備、接触式通信ポートにより計器の設定内容や計測データの読み出しが可能(オプションの赤外線通信機器が必要)
- 30分値を44日分、1分値を35時間分記録
- 電力量計指示値の出力が可能
- 双方向計量にも対応、1台で消費側、発電側の両方を計量可能
自動検針システムによる課金用途だけではなく、省エネルギー対策に最適です。
-
コンパクトＥＭ
（10,107KB）
- コンパクトＥＭ リーフレット
-
A1GA-TLN2、A2GA-TLN2、A3GA-TLN2
（4,170KB）
| 相線式 | 単相2線式 | ||
|---|---|---|---|
| 形名 | A1GA-TLN2r | ||
| タイプ | 標準品、BL(※1) | 標準品 | |
| 取付・接続方式 | 表面取付、表面接続 | ||
| 定格電圧(V) | 100、200、240 | /110、100、200、240 | |
| 定格電流(A) | 30 | 120 | /5 |
| 定格周波数(Hz) | 50または60（未検定品は共用） | ||

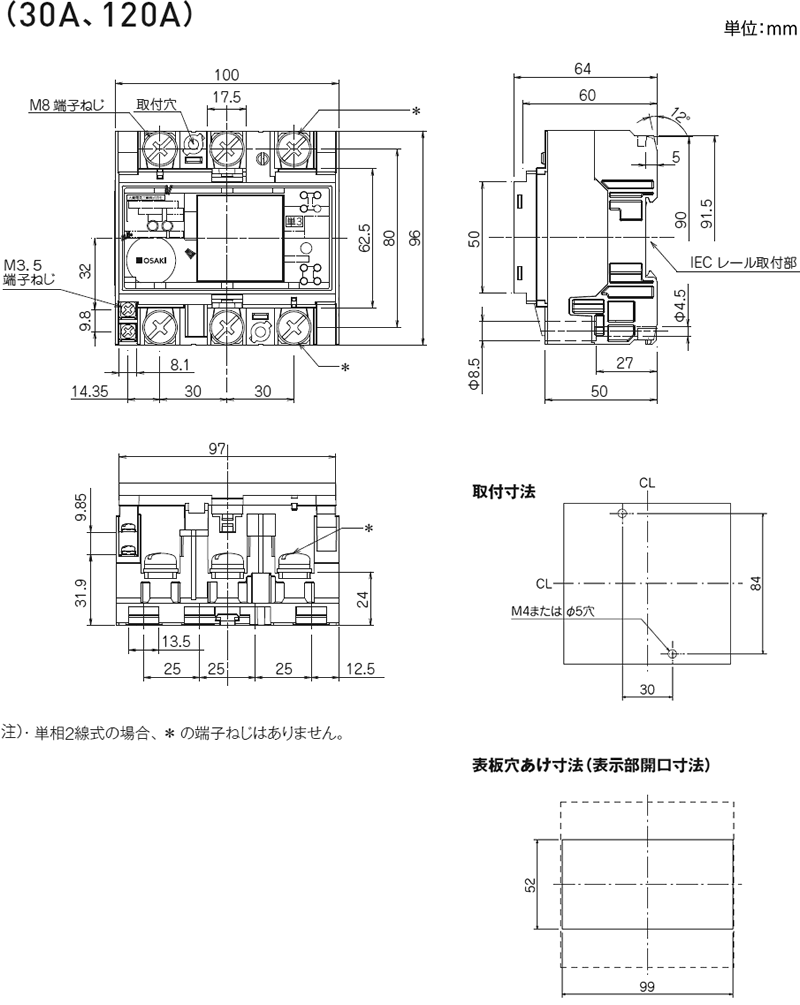

| 外形寸法 | 100(W)×96(H)×64(D) | 100(W)×96(H)×64.2(D) | |
| 質量 | 約0.5kg | 約0.3kg | |
| 型式承認番号（第～号） | 4714 | 4716 | 4734 |
| 付属品 | 端子カバー（標準装備） | ||
| 相線式 | 単相3線式 | |||
|---|---|---|---|---|
| 形名 | A2GA-TLN2r | |||
| タイプ | 標準品、BL(※1) | 標準品 | ||
| 取付・接続方式 | 表面取付、表面接続 | |||
| 定格電圧(V) | 100 | 100 | ||
| 定格電流(A) | 30 | 120 | 250 | /5 |
| 定格周波数(Hz) | 50または60（未検定品は共用） | |||
| 外形寸法 | 100(W)×96(H)×64(D) | 120(W)×120(H)×65(D) | 100(W)×96(H)×64.2(D) | |
| 質量 | 約0.5kg | 約0.9kg | 約0.3kg | |
| 型式承認番号（第～号） | 4718 | 4720 | 4722 | 4736 |
| 付属品 | 端子カバー（標準装備） | |||
| 相線式 | 三相3線式 | |||
|---|---|---|---|---|
| 形名 | A3GA-TLN2r | |||
| タイプ | 標準品、BL(※1) | 標準品 | ||
| 取付・接続方式 | 表面取付、表面接続 | |||
| 定格電圧(V) | 100、200 | /110、100、200 | ||
| 定格電流(A) | 30 | 120 | 250 | /5 |
| 定格周波数(Hz) | 50または60（未検定品は共用） | |||
| 外形寸法 | 100(W)×96(H)×64(D) | 120(W)×120(H)×65(D) | 100(W)×96(H)×64.2(D) | |
| 質量 | 約0.5kg | 約0.9kg | 約0.3kg | |
| 型式承認番号（第～号） | 4724 | 4726 | 4728 | 4738 |
| 付属品 | 端子カバー（標準装備） | |||
| 装置記号 | N2 | ||||||
|---|---|---|---|---|---|---|---|
| 通信インターフェース | カレントループ | ||||||
| 伝送速度 | 1200bps | ||||||
| 通信方式 | 半二重、ポーリング | ||||||
| 同期方式 | 調歩同期 | ||||||
| 通信コード | JIS X 0201 （ローマ字用JIS7単位符号） | ||||||
| キャラクタ構成 | スタートビット | 1ビット | |||||
| データビット | 7ビット | ||||||
| パリティビット | 1ビット（偶数） | ||||||
| ストップビット | 1ビット | ||||||
| 通信項目 | 有効電力量（順潮流／逆潮流）、瞬時有効電力、 力率、電流、電圧、30分値、1分値 |
||||||
