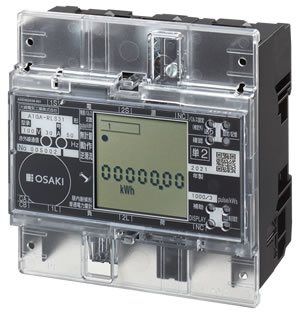

A1GA-RLS31 (100V 30A)
拡大
A1GA-RLS31 (100V 30A)

特長

新機能を搭載、施工現場の省力化を実現!

  • 全て検定取得が可能
  • 計量値表示はLCD 表示設定ボタンにより4 方向に切り替え可能
  • 表示バックアップ機能を追加、停電時でも指針値表示が可能
  • 赤外線通信を標準装備、接触式通信ポートにより計器の設定内容
    や計測データの読み出しが可能(オプションの赤外線通信機器が必要)
  • ブレーカーと直結可能な端子高さ24mm、発信(通信)端子の片側配置、IEC レール取り付け※ や協約ブレーカー取り付け※ の標準採用で施工性向上を実現
    (※:定格電流250A計器は適用外となります。)

用途

  • 自動検針システムによる課金用途だけではなく、省エネルギー対策に最適です。

各種お問い合わせ

FAXでのお問い合わせ:03-3443-0265 読む 各種お問い合わせ

カタログダウンロード

仕様書ダウンロード

仕様

相線式 単相2線式
形名 A1GA-RLS31
タイプ  標準品、BL(※1) 標準品
取付・接続方式 表面取付、表面接続
定格電圧(V) 100、200、240 /110、100、200、240
定格電流(A) 30 120 /5
定格周波数(Hz) 50または60(未検定品は共用)
外形寸法 100(W)×96(H)×64(D) 100(W)×96(H)×64.2(D)
質量  約0.5kg 約0.3kg
型式承認番号(第~号) 4714-1 4716-1 4735
付属品 端子カバー(標準装備)
相線式 単相3線式
形名 A2GA-RLS31
タイプ  標準品、BL(※1) 標準品
取付・接続方式 表面取付、表面接続
定格電圧(V) 100 100
定格電流(A) 30 120 250 /5
定格周波数(Hz) 50または60(未検定品は共用)
外形寸法 100(W)×96(H)×64(D) 120(W)×120(H)×65(D) 100(W)×96(H)×64.2(D)
質量 約0.5kg 約0.9kg 約0.3kg
型式承認番号(第~号) 4718-1 4720-1 4722-1 4737
付属品 端子カバー(標準装備)
相線式 三相3線式
形名 A3GA-RLS31
タイプ  標準品、BL(※1) 標準品
取付・接続方式 表面取付、表面接続
定格電圧(V) 100、200 /110、100、200
定格電流(A) 30 120 250 /5
定格周波数(Hz) 50または60(未検定品は共用)
外形寸法 100(W)×96(H)×64(D) 120(W)×120(H)×65(D) 100(W)×96(H)×64.2(D)
質量  約0.5kg 約0.9kg 約0.3kg
型式承認番号(第~号) 4724-1 4726-1 4728-1 4739
付属品 端子カバー(標準装備)
パルス出力
(30A、120A、250A)
パルス幅 120、240、520、820、1020msより選択(※2)
パルス定数 1/10、1、10、100pulse/kWhより選択(※2)
パルス出力
(/ 5A)
相線式 単相2線式  単相3線式  三相3線式
定格電圧(V) /110、100 200、240 100 /110、100 200
パルス幅 10~{n} 120、240、520、820、1020msより選択(※2)
固有 240ms
パルス定数
pulse/kWh(※3)
10~{n} 1/10/乗率、1/乗率、10/乗率、100/乗率 pulse/kWhより選択(※2)
固有 4000 2000 2000 2000 1000

(※1)BL:下側電源タイプは受注生産品です。
(※2)取付後でも、パルス幅・パルス定数を計器前面より変更できます。なお、 パルス幅・パルス定数の選択によっては、設定できない組合せがあります。
(※3)10べき倍、または固有パルスのどちらかの選択になります。なお、取り付け後でも発信パルス設定ボタンより変更できます。



発信装置記号:S31

出力方式

線式の別

交直の別

極性の別

パルス電圧(V)

パルス電流(mA)

パルス容量

オン抵抗(Ω)

発信パルス(1)C_{A}-C_{B}
無電圧無接点(フォトモスリレー、a接点)

2線

交直

175DC
または
120AC
以下

100DC
または
70AC
以下

10VA
以下

50
以下
