A4D-RLN2SV
拡大

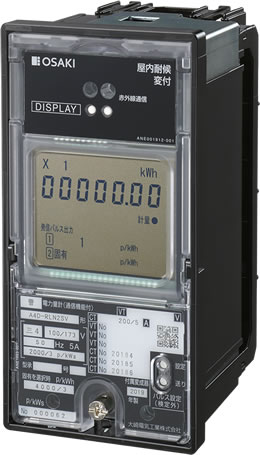

A4D-RLN2SV

特長

  • 計量法に準拠しています。
  • 指針値は小数点2桁まで表示が可能で、実負荷での動作確認が容易です。
  • 日本電気計器検定所の型式承認を取得しています。
  • カレントループ通信機能付をラインアップに追加しました。
  • 表示バックアップ機能が追加されたことにより、停電時でも計量表示が可能です。

カタログダウンロード

仕様書ダウンロード

仕様

相線式 三相4線式
形名 A4D-RLS27V A4D-RLN2SV
取付・接続方式 埋込取付・背面接続
定格電圧(Ｖ) /110/√3/110、100/173、/110/190、240/415
定格電流(Ａ) /5
定格周波数(Hz) 50または60（未検品は共用）
電圧回路皮相電力(VA) P1-P0：1.01以下
P2-P0、P3-P0：0.1以下
電流回路皮相電力(VA) 1S-1L、2S-2L、3S-3L：0.08以下
質量(kg) 0.49
型式承認番号 第4559号 第4559-1号
付属品 端子カバー（標準装備）



パルス出力仕様

装置
記号

出力方式

線式、交直、極性の別

パルス電圧(V)

パルス電流(mA)

パルス容量

オン抵抗(Ω)

S27

発信パルス（1）C1AーC1B
無電圧無接点（a接点、フォトモスリレー）

2線、交直、無

175DCまたは
120AC以上

100DCまたは
70AC以上

10VA以下

50以下

S27

発信パルス（2）C2AーC2B
無電圧無接点（a接点、フォトモスリレー）

2線、交直、無

175DCまたは
120AC以上

100DCまたは
70AC以上

10VA以下

50以下

S27

発信パルス（3）C1ーC2
無電圧無接点（a接点、フォトカプラ）※

2線、直、有

VCE35DC
以下

IOL30DC
以下

0.15VA以下

－

※ 発信パルス(3)は、A4D-RLS27Vのみ

相線式 三相4線式
定格電圧(Ｖ) /110/√3/110 100/173、/110/190 240/415
パルス幅 10~{n} 120、240、520、820、1020±15msecより選択
固有(1) 240±15msec
固有(2) ※ 20±5msec
パルス定数 10~{n}
(pulse/kWh)		 1/10/乗率、1/乗率、10/乗率、100/乗率より選択
固有(1)
(pulse/kWh)		 /5A 2000 4000/3 500
固有(2) ※
(pulse/kWh)		 /5A 50000 100000/3 12500

※ 固有（２）は、A4D-RLS27Vのみ

通信仕様

項目 仕様
装置記号 N2
通信インターフェース カレントループ
伝送速度 1200bps
通信方式 半二重、ポーリング
同期方式 調歩同期
通信コード

JISX0201（ローマ字用JIS7単位符号）
キャラクタ構成 スタートビット：1ビット、データビット：7ビット、
パリティビット：1ビット(偶数)、ストップビット：1ビット
通信項目 有効電力量（順潮流/逆潮流）、瞬時有効電力、
力率、電流、電圧、30分値
