- A1D-RLS27V
- 計量法に準拠しています。
- 指針値は小数点2桁まで表示が可能で、実負荷での動作確認が容易です。
- 日本電気計器検定所の型式承認を取得している計器があります。（対応品は仕様の欄を参照）
- 表示バックアップ機能が追加されたことにより、停電時でも計量表示が可能です。
（本製品はパルス発信装置付タイプです。）
-
カタログのダウンロード
（2,494KB）
-
A1D-RLS27V、A2D-RLS27V、A3D-RLS27V
（1,668KB）
| 相線式 | 単相2線式 | 単相3線式 | 三相3線式 | |||
|---|---|---|---|---|---|---|
| 形名 | A1D-RLS27V | A2D-RLS27V | A3D-RLS27V | |||
| 取付・接続方式 | 埋込取付・背面接続 | |||||
| 型式承認番号 | 第4596号 | 第4597号 | 第4598号 | |||
| 定格電圧(Ｖ) | 100、/110、 200、240 |
100 | 100、/110、200、（220） | |||
| 定格電流(Ａ) | /5 | |||||
| 計器定数 (pulse/kWs) |
100V | 2000 | 1000 | 1000 | ||
| /110V | 2000 | － | 1000 | |||
| 220V | － | － | 500 | |||
| 200V | 1000 | － | 500 | |||
| 240V | 750 | － | － | |||
| 定格周波数(Hz) | 50または60 | 50または60 | 50または60 | |||
| 電圧回路皮相電力 (VA) |
P_{1}-P_{2}：1.09以下 | P_{1}-P_{2}：0.75以下 P_{3}-P_{2}：0.02以下 |
P_{1}-P_{2}：0.99以下 P_{3}-P_{2}：0.07以下 |
|||
| 電流回路皮相電力 (VA) |
1S-1L：0.08以下 | 1S-1L、3S-3L：0.08以下 | 1S-1L、3S-3L：0.08以下 | |||
| 質量(g) | 約450 | 約460 | ||||
| 端子カバー | 標準装備 | |||||
注）（ ）は検定不可となります。
■パルス出力
| 相線式 | 単相2線式 | 単相3線式 | |||||
|---|---|---|---|---|---|---|---|
| 定格電圧(V) |
100 |
/110 |
200 |
240 |
100 |
||
| 定格電流(A) |
/5 |
/5 |
/5 |
/5 |
/5 |
||
| パルス 定数 |
10~{n}(pulse/kWh) |
1/10/(乗率)、1/(乗率)、10/(乗率)、100/(乗率)から一つを選択 |
|||||
|
固有(1) (pulse/kWh) |
/5A |
4,000 |
2,000 |
2,000 |
|||
| 固有(2) (pulse/kWh) |
/5A |
100,000 |
50,000 |
50,000 |
|||
| パルス 幅 |
10~{n} |
120、240、520、820、1020±15msecの一つを選択 |
|||||
| 固有(1) |
240±15msec（固定） |
||||||
| 固有(2) |
20±5msec（固定） |
||||||
| 前面計量パルス |
21μsec以上 |
||||||
| 相線式 | 三相3線式 | |||||
|---|---|---|---|---|---|---|
| 定格電圧(V) |
100 |
/110 |
200 |
220 |
||
| 定格電流(A) |
/5 |
/5 |
/5 |
/5 |
||
| パルス 定数 |
10~{n}(pulse/kWh) |
1/10/(乗率)、1/(乗率)、10/(乗率)、100/(乗率)から一つを選択 |
||||
|
固有(1) |
/5A |
2,000 |
2,000 |
1,000 |
1,000 |
|
| 固有(2) (pulse/kWh) |
/5A |
50,000 |
50,000 |
25,000 |
25,000 |
|
| パルス 幅 |
10~{n} |
120、240、520、820、1020±15msecから一つを選択 |
||||
| 固有(1) |
240±15msec(固定) |
|||||
| 固有(2) |
20±5msec(固定) |
|||||
| 前面計量パルス |
21μsec以上 |
|||||

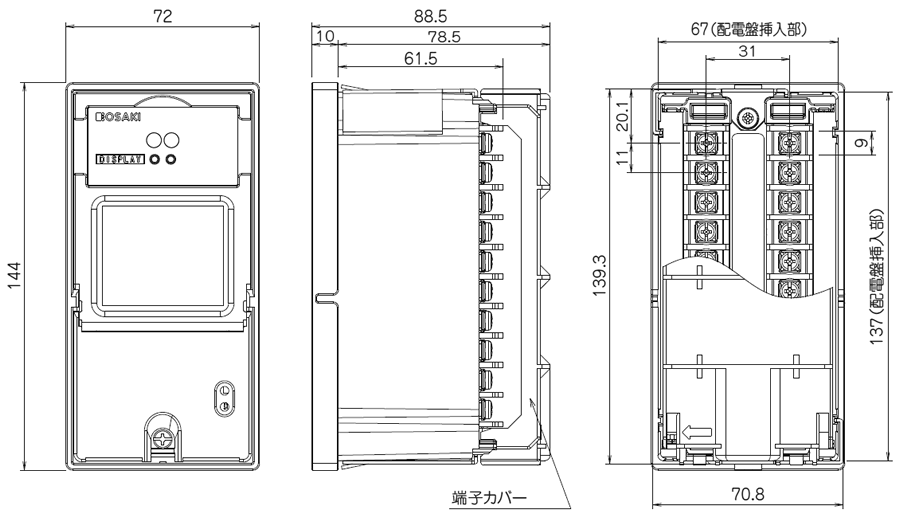

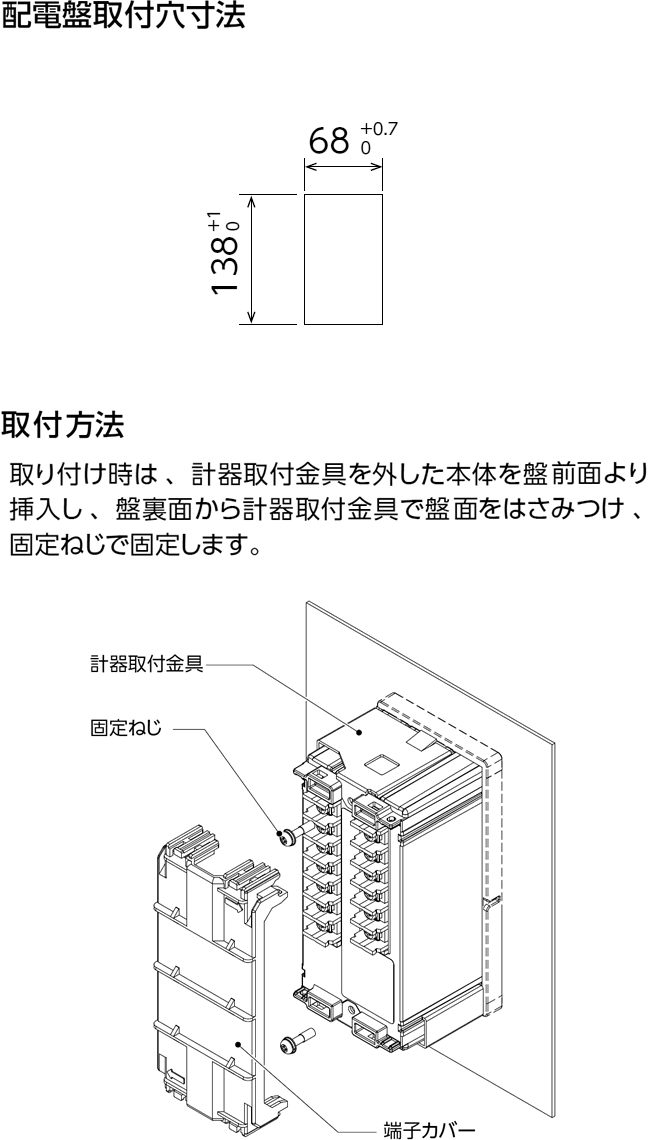

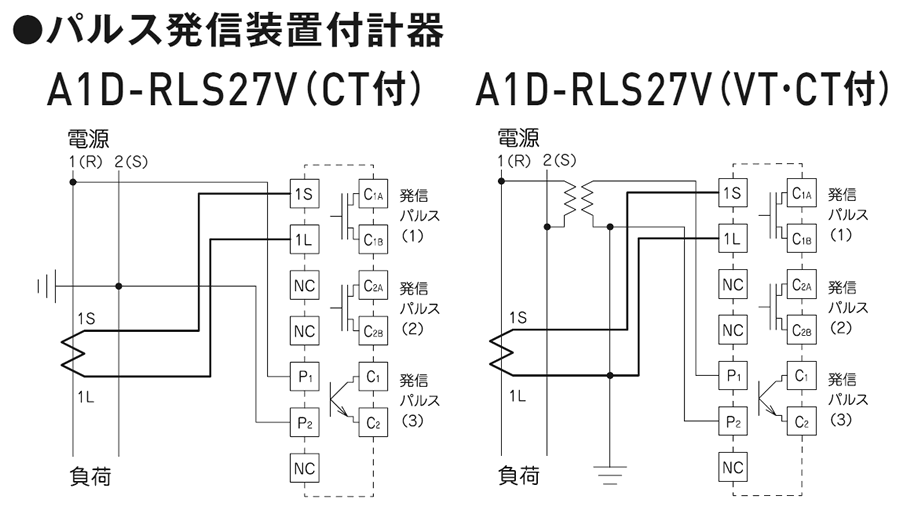

■S27形発信装置仕様
|
出力方式 |
線式の別 |
交直の別 |
極性の別 |
パルス 電圧 |
パルス 電流 |
パルス 容量 |
オン抵抗 (Ω) |
|---|
発信パルス(1)C_{1A}-C_{1B} |
2線 |
交直 |
無 |
175V DC |
0.1A DC |
10VA |
50以下 |
発信パルス(2)C_{2A}-C_{2B} |
2線 |
交直 |
無 |
175V DC |
0.1A DC |
10VA |
50以下 |
発信パルス(3)C_{1}-C_{2} |
2線 |
直 |
有 |
35V DC |
0.03A DC |
0.15VA |
- |
