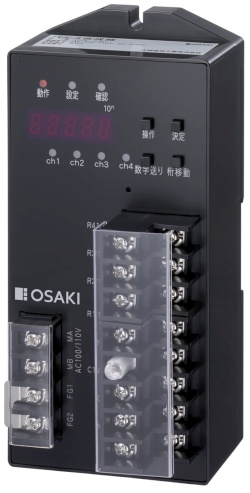

４つの入力パルスを合成（加算）し、変換出力
- 従来品の１／２の薄型化を実現。

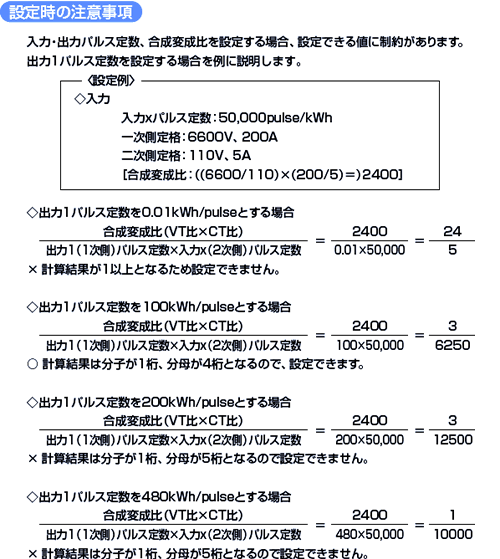

- 入出力パルス条件と合成変成比だけの簡単設定。
- 最大４回路の加算による合成ができます。
- 入力パルス定数の異なるパルス合成が可能です。
- RoHS指令に対応しています。
- IECレールへの取り付けにも対応しています。
-
カタログのダウンロード
（185KB）
-
仕様書ダウンロード
（631KB）
| 名称（形名） |
OTE-24P （RPK-17) |
|

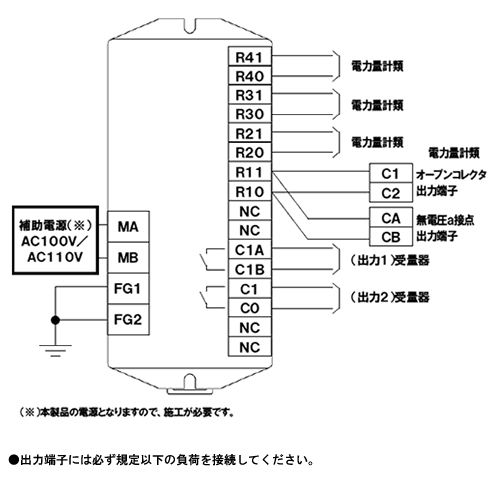

|---|---|---|
| 入力 | 入力数 | 4 |
| パルス条件 | 無電圧ａ接点またはオープンコレクタ DC12V±10％ 10mA、パルス幅10msec以上、最大入力周波数16.7Hz |
|
| 出力 | 出力数 | 2 |
| パルス条件 | C1A-C1B、C１-C0 無電圧ａ接点（フォトモスリレー）、AC/DC110V 0.1A以下 10VA以下 500mW以下 パルス幅120±5msec/40±4msec |
|
| 伝送距離 | 最大500m（CVVS線 1.25mm2使用） | |
| 表示 | 数字LED | パルス定数、合成変成比、パルス幅 等 （赤色5桁数字表示） |
| LEDランプ | 動作、設定、確認、ch1、ch2、ch3、ch4 （全て赤色） | |

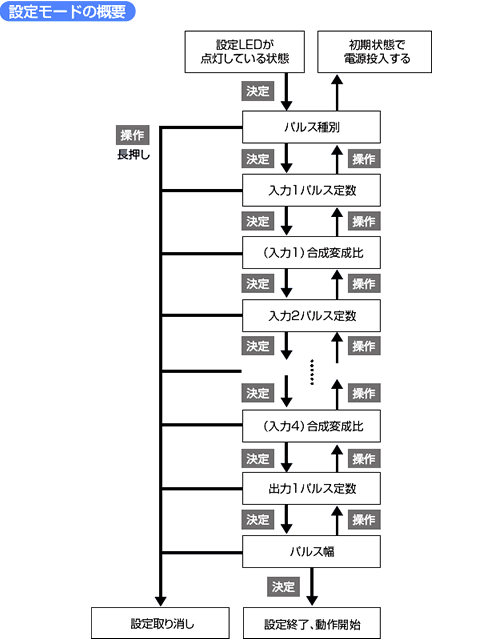

| キー操作 | 操作 | 動作／設定／確認のモード変更 |
| 決定 | モード変更、設定内容の確定 | |
| 数字送り | 表示の切り替え、設定データの数値変更 | |
| 桁移動 | 表示の切り替え、設定データの桁移動 | |
| 電源 | AC100/110V±10%、50/60Hz共用、5VA以下 | |
| 使用環境 | －10～＋55℃、90%RH以下 （非結露時） | |
| 雰囲気 | 腐食性ガスのない場所、一般工業計器並 | |
| 取付方法 | 壁掛け取り付け、ＩＥＣレール取り付け兼用 | |

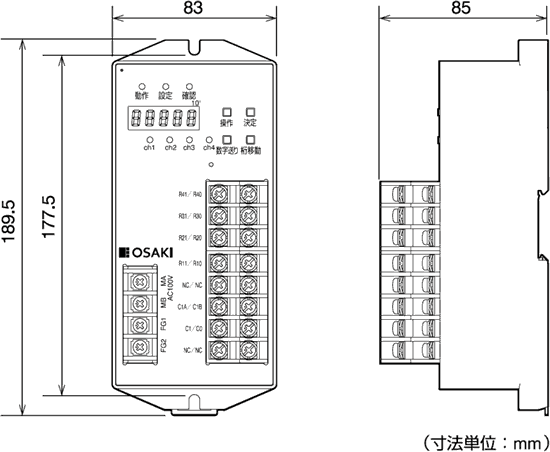

| 外形寸法 | 83mm（W）×193mm（H）×85mm（D） （突起部含まず） | |
| 質量 | 約500g |
|
（寸法単位：ｍｍ）
