小型、軽量、低価格パルス変換器の普及版
- 電力需給用複合計器からの出力パルス定数50,000pulse/kWhを受け、50,000pulse/kWhを発信する専用タイプですので設定操作は不要です。
- 各メーカーの電力需給用複合計器に対応できます。
- 専用タイプですので小型・軽量です。
※電力需給用複合計器の種類によって、変換アダプタが必要になることがございます。詳しくは関西電力株式会社にお問い合わせください。
-
カタログのダウンロード
（346KB）
-
仕様書ダウンロード
（510KB）
|
パルス名 |
計量パルス |
時限パルス |
|
|---|---|---|---|
|
入力 |
パルス定数 |
50,000pulse/kWh |
― |
|
方式 |
フォトカプラ オープンコレクタ |
||
|
パルス幅 |
10～16ms |
100～150ms |
|
|
出力 |
パルス定数 |
50,000pulse/kWh |
― |
|
方式 |
フォトカプラ オープンコレクタ |
||
|
パルス幅 |
10～16ms |
入力パルス幅±10ms |
|
|
接点容量 |
DC 30V 0.1A 100mW以下 |
||
|
伝送距離 |
最大300m（CVVS 1.25㎜2使用） |
||
|
使用温度範囲 |
－10℃～55℃ |
||
|
質量 |
本体 0.3kg |
||
|
付属品 |
信号ケーブル5m… 1本 ケーブル押さえ… 2個 |
||
|
電源 |
AC100/110V±10％ 60Hｚ |
||

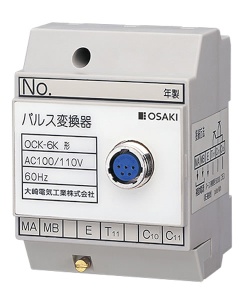

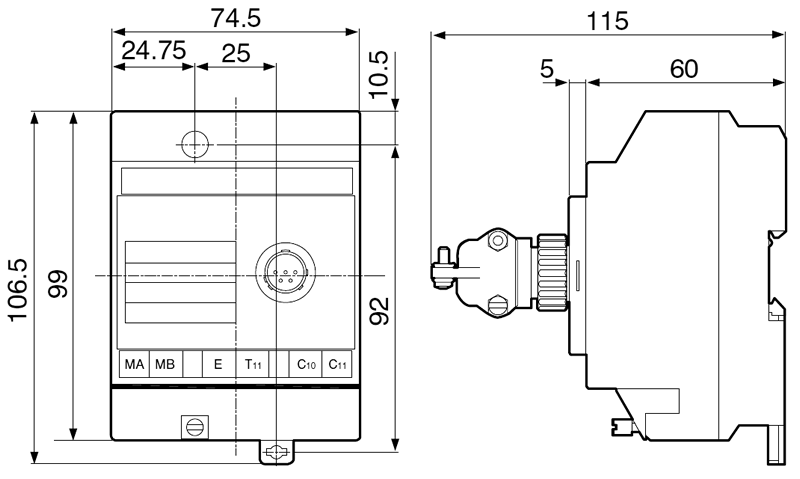

●本体

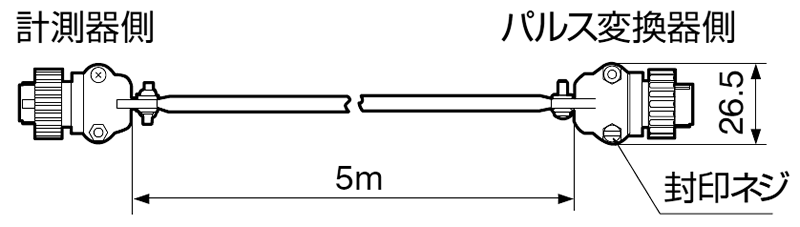

●信号ケーブル

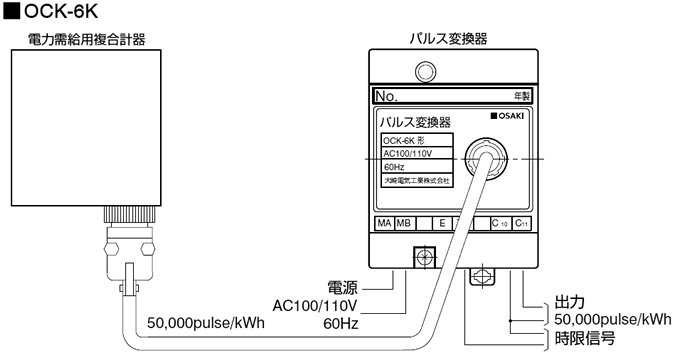

●取引用計器への接続方法と出力
注）取引用計器が既存計器（CDM・4CDM・SCDM）の場合に本接続が適用されます。 また、既存計器にて既にパルスサービスを受けているお客さまに、新型計器（10CDM）が取替設置された場合は、関西電力殿が「パルス変換アダプタ」を準備するため、本接続が適用されます。
●雷対策

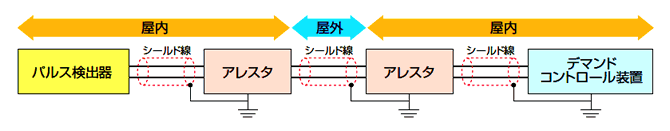

パルス入力線を屋外に敷設する場合は、信号回路用アレスタをつけることをおすすめします。
デマンドコントロール装置 スーパーマックスシリーズの場合
例1）音羽電機工業（株）製 信号回路用アレスタ 一般地区用SG-GV12J、激雷地区用SA-GZ12A、いずれも２線式、定格電圧DC12V
例2）（株）エム・システム技研製 信号回路アレスタ MDP-SP、最大使用電圧DC14V
